SecOC

目标

本集成手册用于指导用户进行SecOC模块集成，文档主要包括的内容为：SecOC模块集成指导、基于示例应用的集成讲解。

由于各项目的需求不同，集成示例不会针对于特定的商业项目做详细讲解。

缩写词和术语

表

缩写词/术语	描述
SecOC	Security On board Communication安全板载通信
MCAL	Microcontroller Abstraction Layer微控制器抽象层
CryIf	Crypto Interface Crypto接口
Csm	Crypto ServiceManager Crypto服务管理
MAC	Message Authentication Code消息认证码

参考文档

[1]《参考手册_CryIf.pdf》

[2]《参考手册_CSM.pdf》

[3]《参考手册_Crypto.pdf》

[4]《参考手册_SecOC.pdf》

SecOC集成

项目交付的内容为：SecOC源码和ORIENTAIS Studio配置工具。

SecOC相关配置模块的功能介绍，参见表 SecOC相关配置模块介绍。

使用SecOC源码和配置工具，进行SecOC的集成的步骤，参见表 SecOC集成的步骤。

表 SecOC相关配置模块介绍

模块名	功能
Can	提供SecOC所需要的邮箱
CANIf	CANIf模块主要处理上层模块与底层驱动的之间PDU的传递，为上层模块提供统一的接口来管理不同的CAN硬件模块
EcuC	用于辅助配置工具完成配置的模块。主要提供PDU的定义，其它模块通过关联EcuC中PDU，相互关联起来。
PduR	PDU Router主要为通讯接口模块（CANIf）、传输协议模块（CAN TP、J1939 TP）、诊断通讯管理模块（DCM、J1939DCM）以及通讯模块（COM、LDCOM）以及IPDUM、SECOC等模块提供基于I-PDU的路由服务。
Com	COM模块主要提供I-PDU和信号相关管理功能
Crypto	为SecOC提供底层加密驱动程序
Csm	Csm模块为Crypto进行抽象并为上层提供标准化接口
SecOC	SecOC模块主要管理参与信息安全收发的PDU及相关属性

表 SecOC集成的步骤

步骤	操作	说明
1	ORIENTAIS Studio配置工具工程搭建和SecOC相关模块加载	若配置工具已经搭建，则仅需进行SecOC相关模块的加载操作。
2	模块配置及配置文件生成	NA
3	代码集成	现有工程、SecOC相关模块源代码和配置生成文件的集成。
4	验证测试	NA

Note

SecOC模块集成之前，用户须确保已经有基础工程。

新建ORIENTAIS Studio配置工程及模块加载

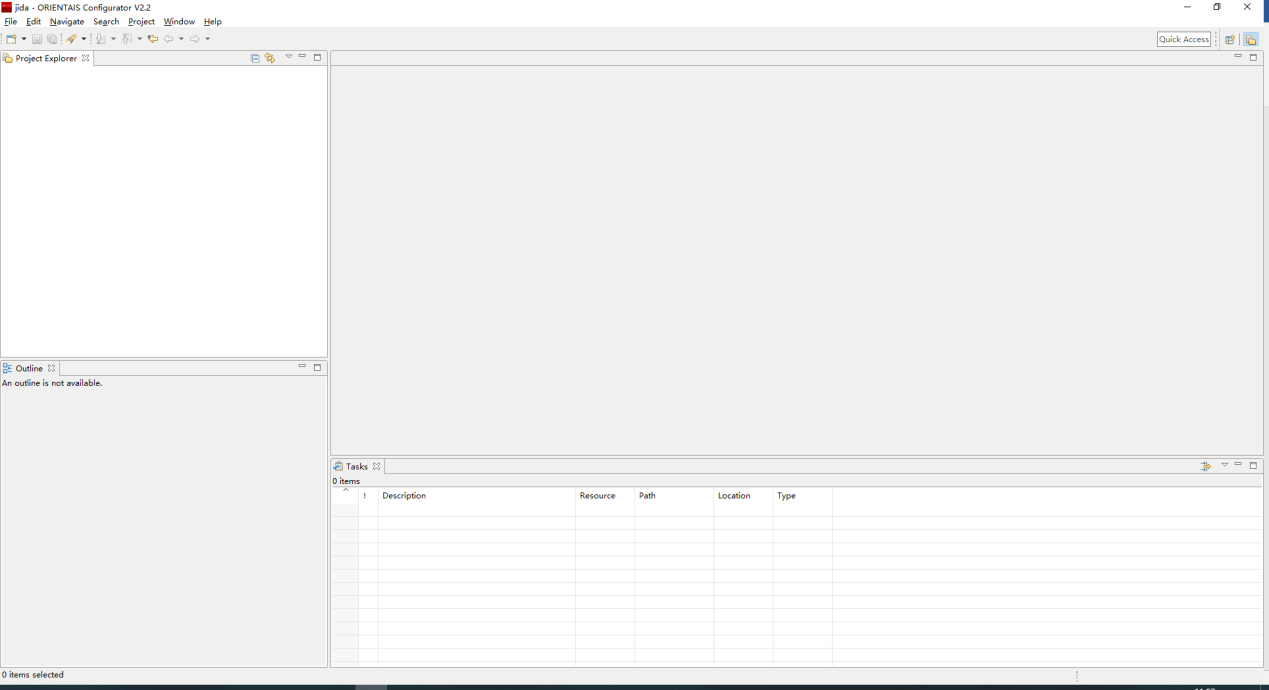

1. 安装ORIENTAIS Studio软件后，双击软件图标打开软件。



   图 新建工程-1

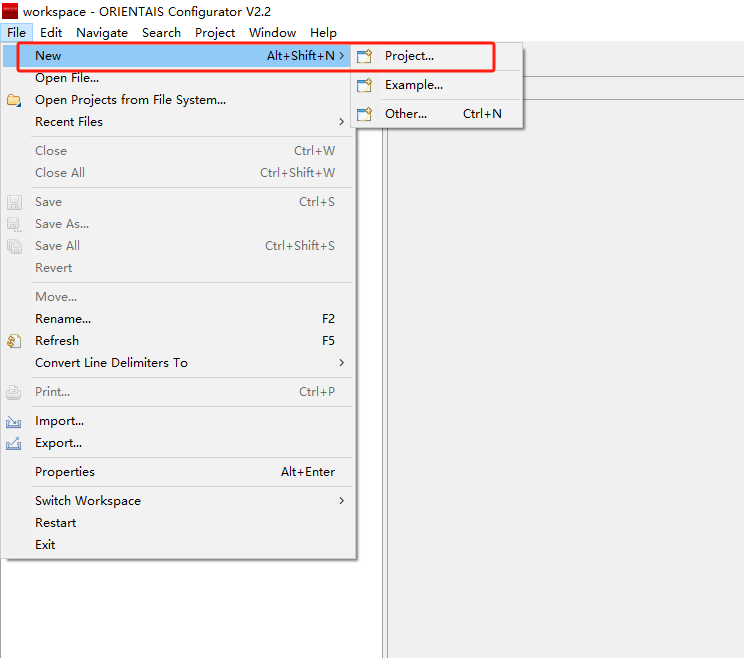

2. 菜单栏File🡪New🡪Project，新建工程。



   图 新建工程-2

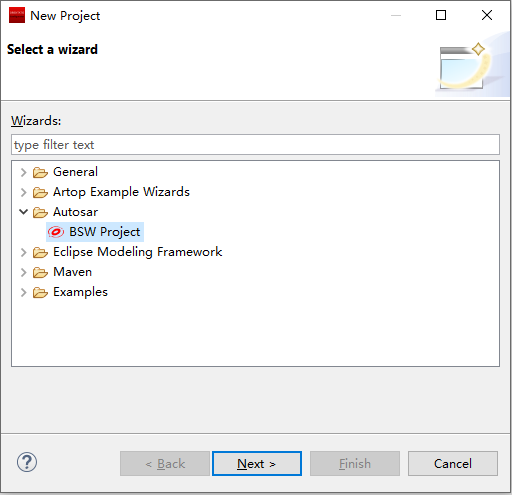

3. 在弹出的新建窗口中选择Autosar下的 [BSW Project]，选择Next。



   图 新建工程-3

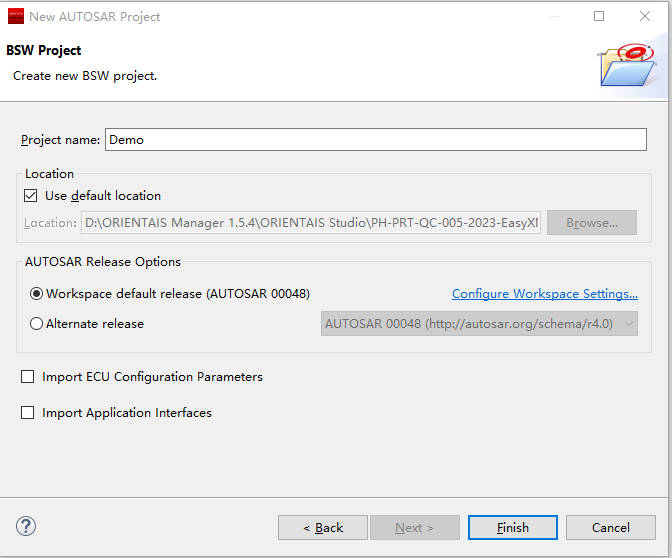

4. 在弹出的窗口中输入工程名，选择Finish。



   图 新建工程-4

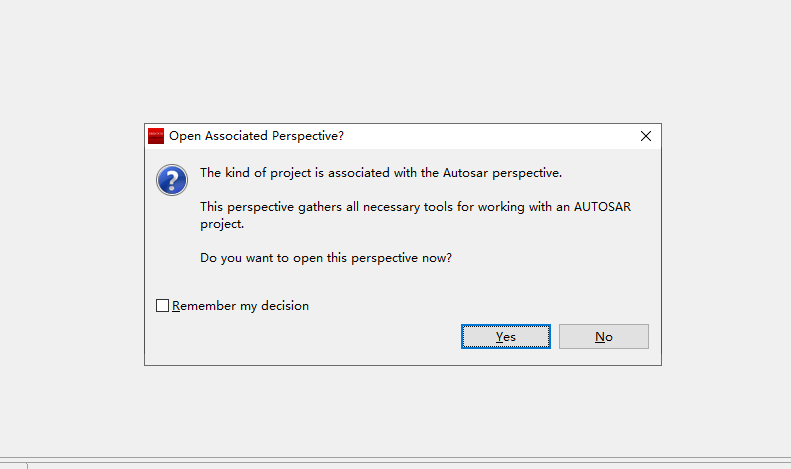

5. 在弹出的窗口中选择Yes。



   图 新建工程-5

6. 选择[Bsw_Builder]，右键单击，选择New ECU Configuration。



   图 新建工程-6

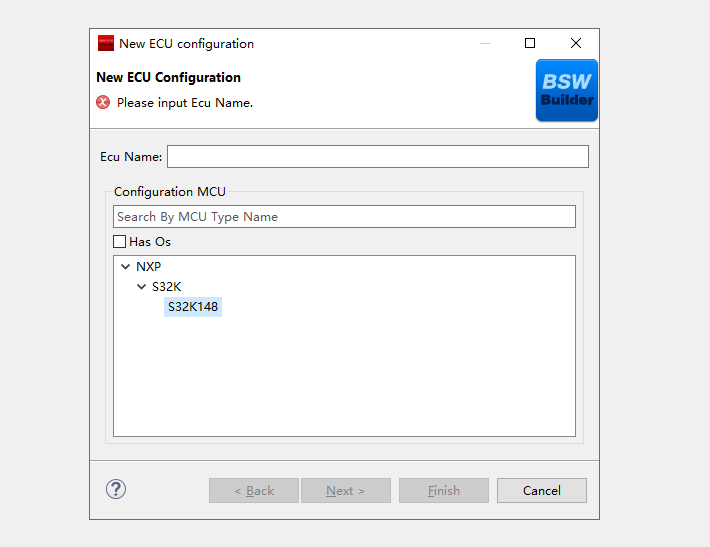

7. 在弹出的窗口中输入ECU名，然后选择Next。



   图 新建工程-7

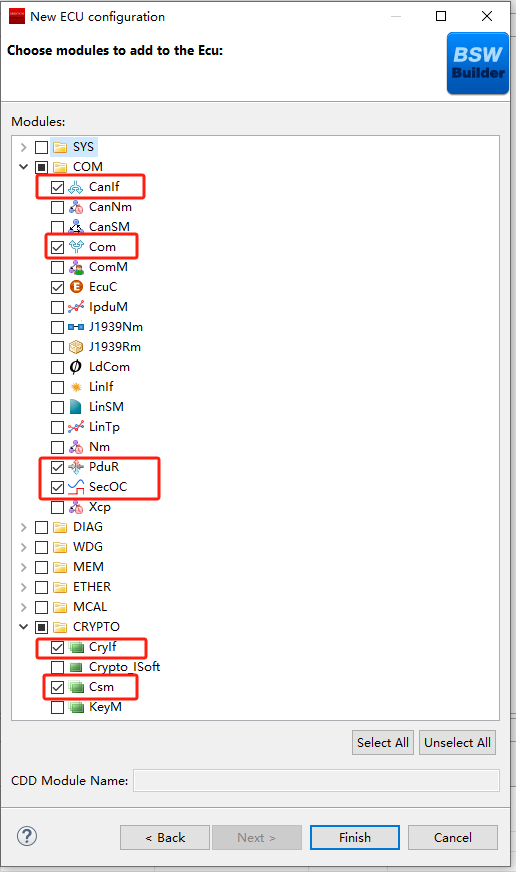

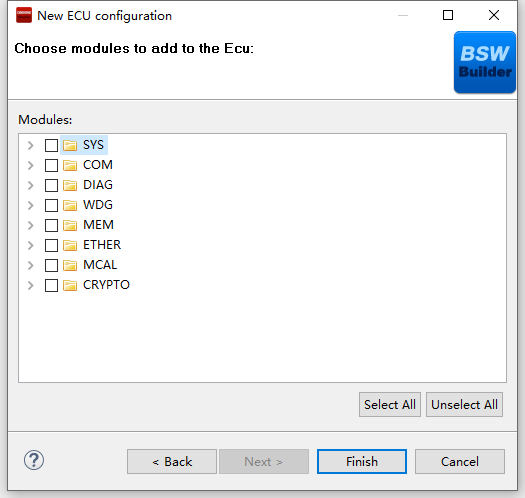

8. 在弹出的窗口中勾选需添加的模块，点击Finish。



   图 新建工程-8

9. 新建工程如下所示，上一步添加的模块已经被加入到工程中。



   图 新建工程-9

10. MCAL配置导入，BSW模块需要依赖MCAL生成的CAN模块

    1. 从MCAL配置工具生成arxml

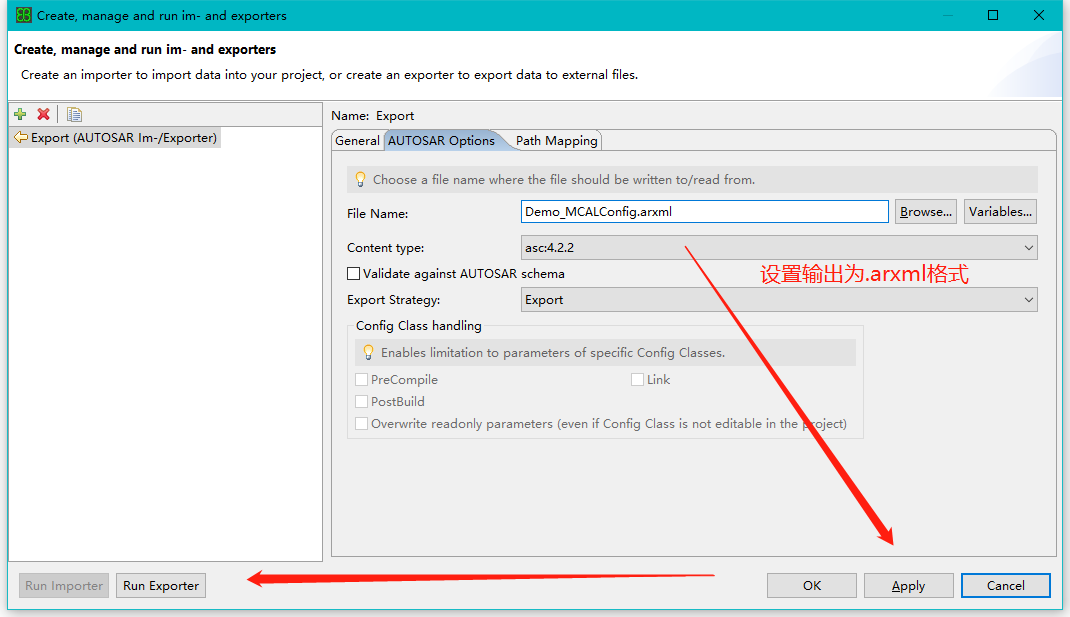

       图 新建工程-10



       图 新建工程-11

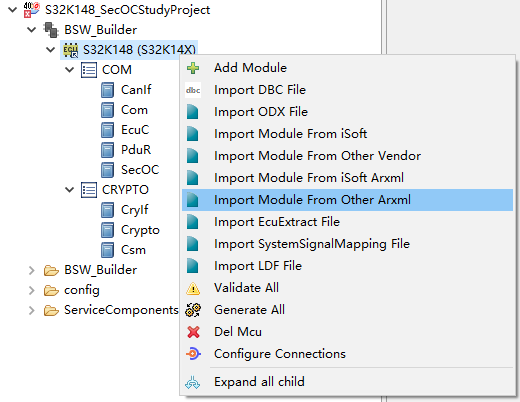

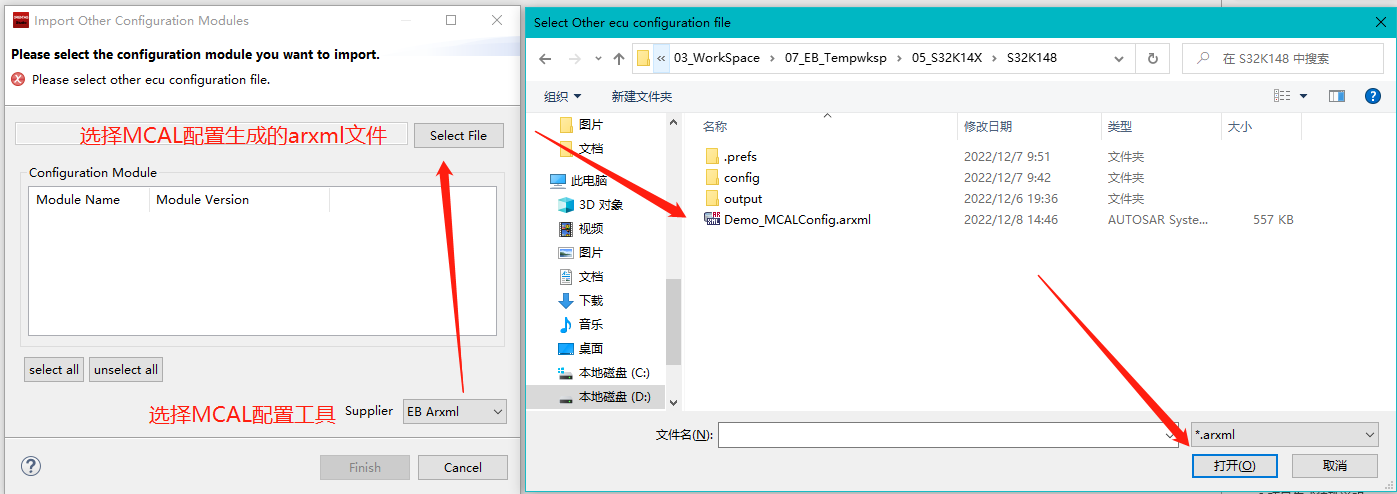

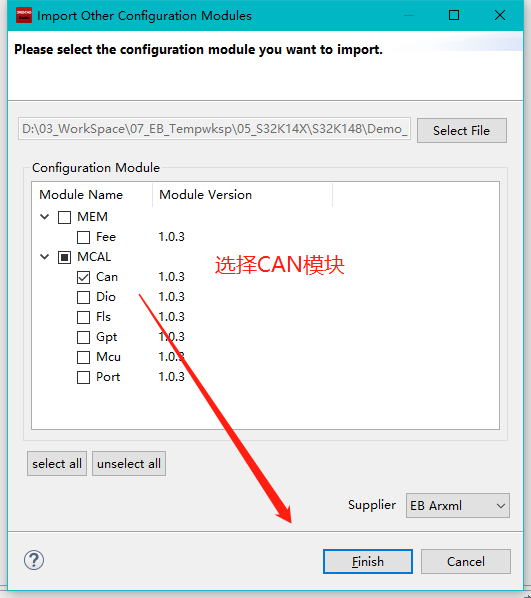

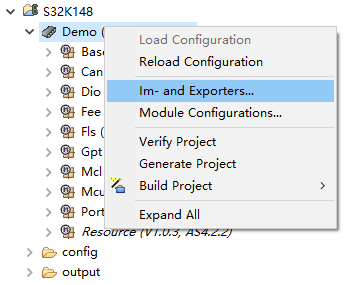

    2. 导入BSW工具



       图 新建工程-12



       图 新建工程-13



       图 新建工程-14

模块配置及生成代码

该章节主要介绍SecOC模块的配置参数，列举配置项在配置界面显示的名称、可能的取值、默认的取值、参数描述及依赖关系，旨在指导用户如何使用配置工具进行SecOC模块参数的配置。

目标：配置一组报文进行SecOC的正常收发

表 配置目标

类型	CANID	Date	新鲜度长度	MAC值长度	SecOCID
TX	0x3E0	6Bytes	2Bytes	16Bytes	2Bytes
RX	0x2E0	6Bytes	2Bytes	16Bytes	2Bytes

表格名词解析如下表介绍

表 属性描述

UI名称	该配置项在配置工具界面显示的名称
取值范围	该配置项允许的取值区间
默认取值	该配置项默认的配置值
参数描述	该配置项在标准的AUTOSAR_EcucParamDef.arxml文件中的描述
依赖关系	该配置项与其他模块或配置项的关系

Ecuc配置

一帧SecOC报文对应于四组ECUC和PDUR的两组路由组，分别对应于CANIf和COM使用。

EcucConfigSet

如表 配置目标，示例中使用CANFD，数据整体长度是24Bytes（此长度不包含SecOCID）。

配置Ecuc包含的发送、接收信息

COM -> SecOC_Authentic_Tx -> SecOC_Secured_Tx -> SecOC_Tx

SecOC_Rx -> SecOC_Secured_Rx -> SecOC_Authentic_Rx -> COM

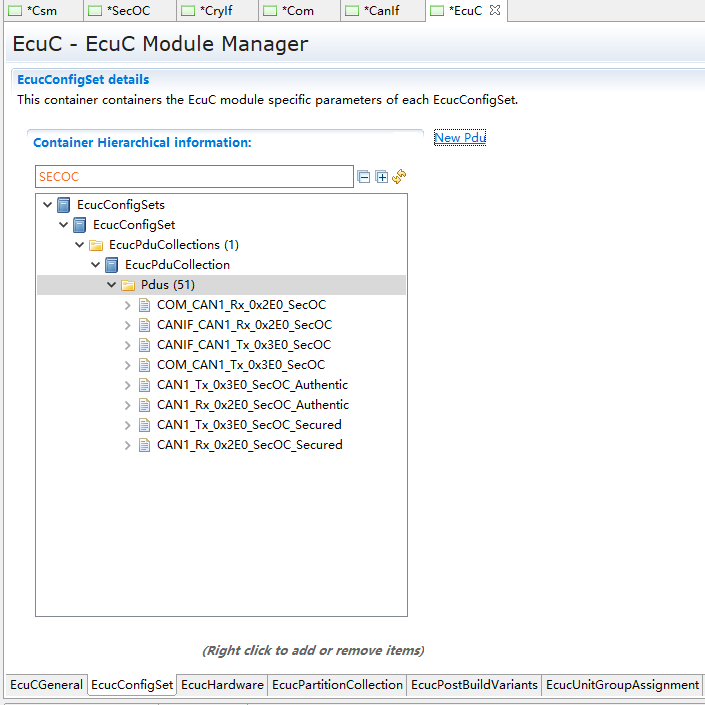

图 EcucConfigSet

1. 配置COM发送、接收信息:

   COM_CAN1_Rx_0x2E0_SecOC/COM_CAN1_Tx_0x3E0_SecOC，长度为6

2. 配置CANIf的发送、接收信息：

   CANIF_CAN1_Rx_0x2E0_SecOC/CANIF_CAN1_Tx_0x3E0_SecOC，长度为24

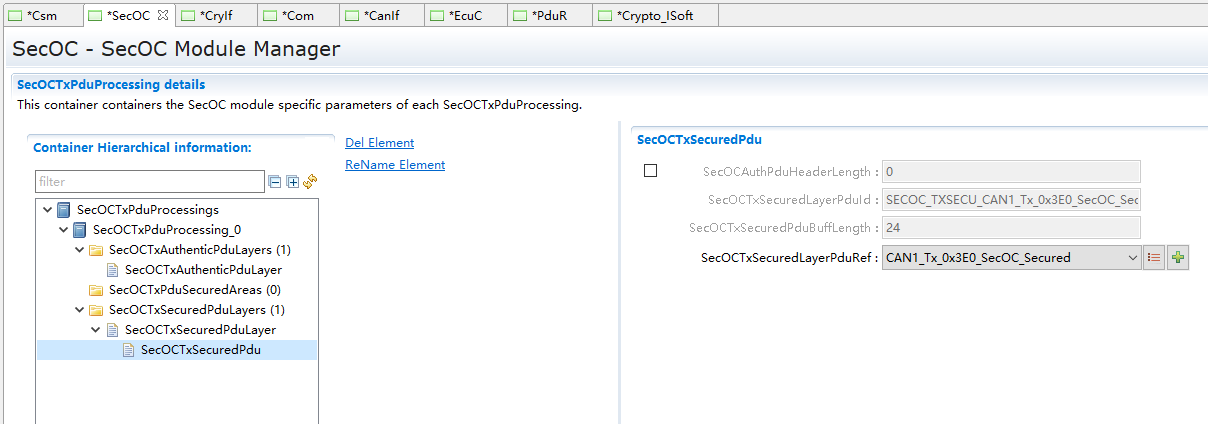

3. 配置SecOC的加密、真实的发送、接收信息：

   1. 加密数据：

      CAN1_Tx_0x3E0_SecOC_Authentic/CAN1_Rx_0x2E0_SecOC_Authentic，长度为6

   2. 安全数据：

      CAN1_Tx_0x3E0_SecOC_Secured/CAN1_Rx_0x2E0_SecOC_Secured，长度为24

CanIf的配置

CanIfRx

CanIf主要是对报文属性的定义，包含了CANID和DLC以及帧类型等重要数据。

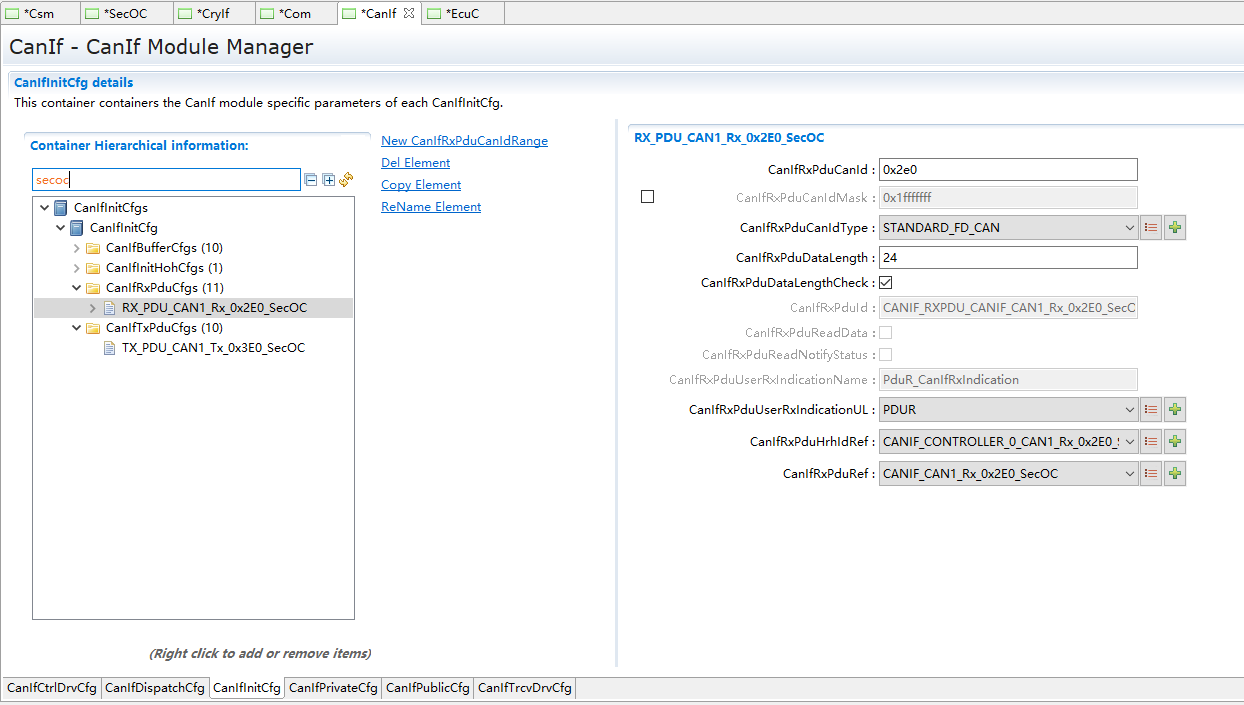

图 CanIfInitCfgRX配置

1. 配置接收报文的ID 0x2E0这个信息和底层的邮箱信息相匹配。

2. 配置帧类型是STANDARD_FD_CAN。

3. DLC的长度，接收数据为24字节。

填写接收报文的ID，确定数据帧的类型以及数据长度，选择此数据的PDUHrH，以及CanIfRxPduRef。

表 CanIfRx界面配置说明

UI名称	描述
CanIfRxPduCanId	取值范围	0-0x7FF	默认取值	0x00
	参数描述	报文的ID
	依赖关系	无
CanIfRxPduCanIdType	取值范围	无	默认取值	STABDARD_CAN
	参数描述	帧类型
	依赖关系	无
CanIfRxPduDlc	取值范围	0-32	默认取值	8
	参数描述	报文长度
	依赖关系	无
CanIfRxPduUserRxIndicationUL	取值范围	无	默认取值	PDUR
	参数描述	接收报文所属的规范类型
	依赖关系	无
CanIfRxPduHrhIdRef	取值范围	无	默认取值	HRH
	参数描述	Rx L-PDU所属的HRH通过该参数引用
	依赖关系	无
CanIfRxPduRef	取值范围	无	默认取值
	参数描述	引用“全局”Pdu结构，以允许协调com堆栈中的句柄id
	依赖关系	无

CanIfTx

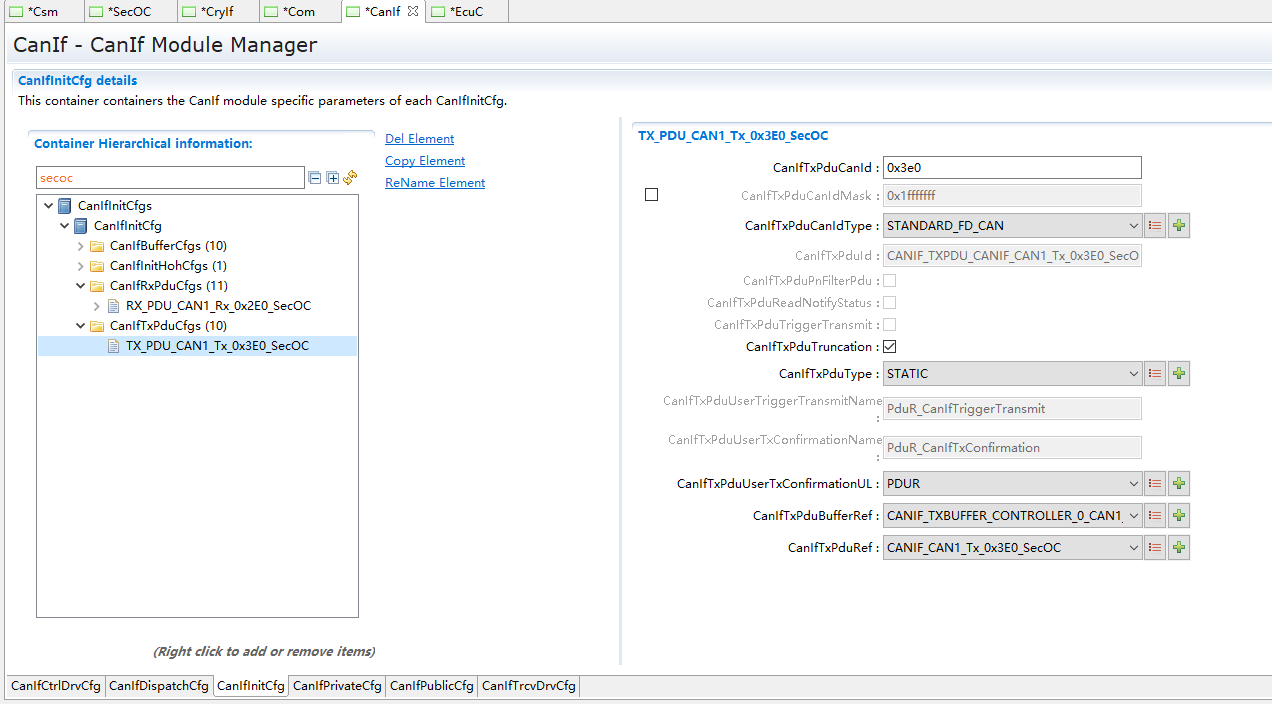

图 CanIfInitCfgTX配置

1. 配置发送报文的ID 0x3E0这个信息和底层的邮箱信息相匹配。

2. 配置帧类型STANDARD_FD_CAN。。

填写发送报文的ID，确定数据帧的类型，选择此数据的PDUHrH，以及CanIfTxPduRef。

表 CanIfTx界面配置说明

UI名称	描述
CanIfTxPduType	取值范围	0-0x7FF	默认取值	0x00
	参数描述	报文的ID
	依赖关系	无
CanIfTxPduCanIdType	取值范围	无	默认取值	STABDARD_CAN
	参数描述	帧类型
	依赖关系	无
CanIfTxPduType	取值范围	无	默认取值	STATIC
	参数描述	是否可以更改CANID
	依赖关系	无
CanIfTxPduUserRxIndicationUL	取值范围	无	默认取值	PDUR
	参数描述	接收报文所属的规范类型
	依赖关系	无
CanIfTxPduBufferRef	取值范围	无	默认取值
	参数描述	对CanIf缓冲区配置的可配置引用
	依赖关系	无
CanIfTxPduRef	取值范围	无	默认取值
	参数描述	引用“全局”PDU结构，以允许协调com堆栈中的句柄id
	依赖关系	无

PDUR

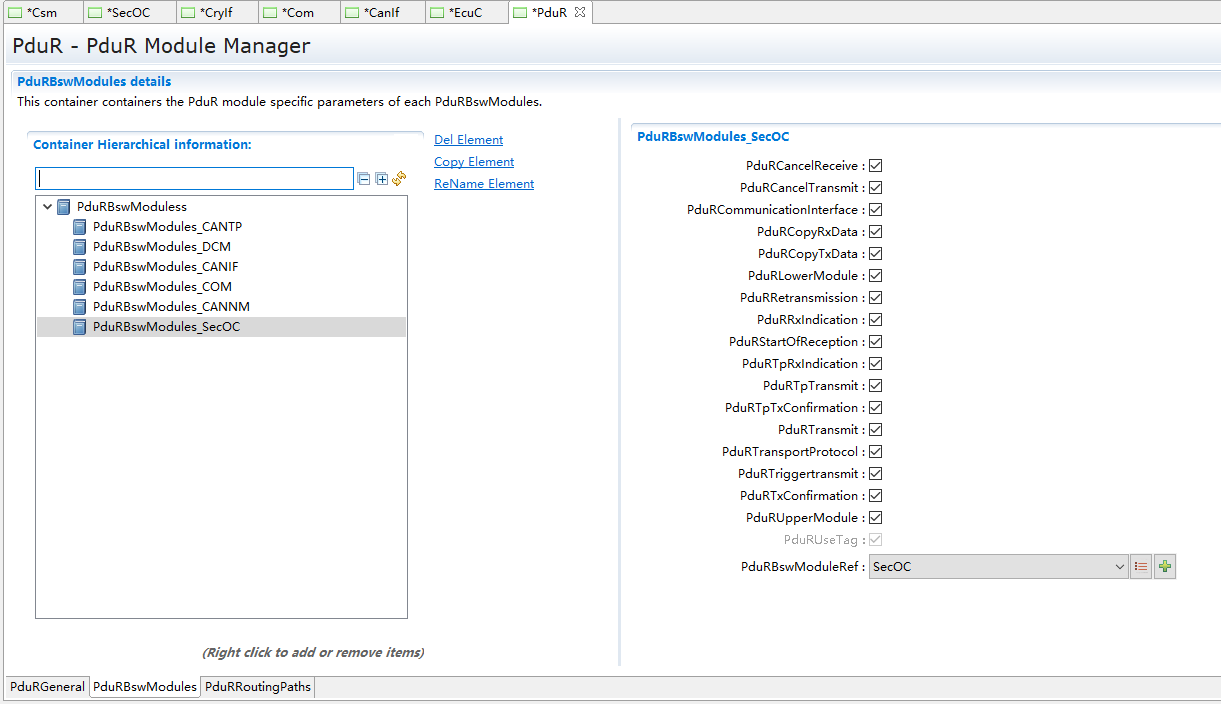

PduRBswModules

图 PduRBswModules配置

1. 打开发送确认(PduRTxConfirmation)。

2. Module引用SecOC模块。

此界面包含函数接口的宏开关以及PDU路由器模块应使用传输协议接口指定的API参数。PduRBswModuleRef需要在添加SecOC模块之后才可出现选择项。

表 PduRBswModules界面配置说明

UI名称	描述
PduRCancelTransmit	取值范围	True / False	默认取值	False
	参数描述	取消发送函数的宏开关
	依赖关系	无
PduRTxConfirmation	取值范围	True / False	默认取值	False
	参数描述	发送确认函数的宏开关
	依赖关系	无
PduRBswModuleRef	取值范围	无	默认取值	无
	参数描述	这是对一个BSW模块配置的引用
	依赖关系	无

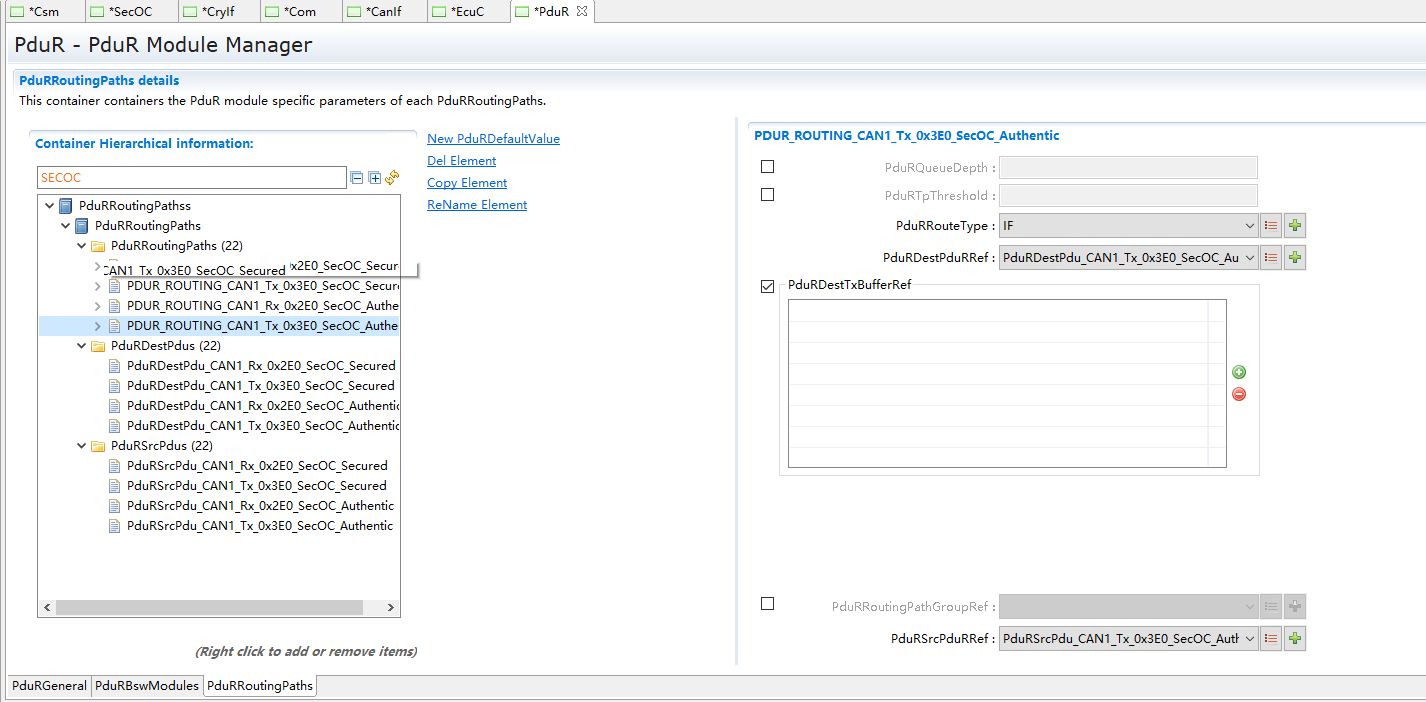

PduRRoutingTables

在界面配置路由表，包含在ECUC里面配置的句柄信息以及数据流向，本文档中在此只关注SecOC报文。

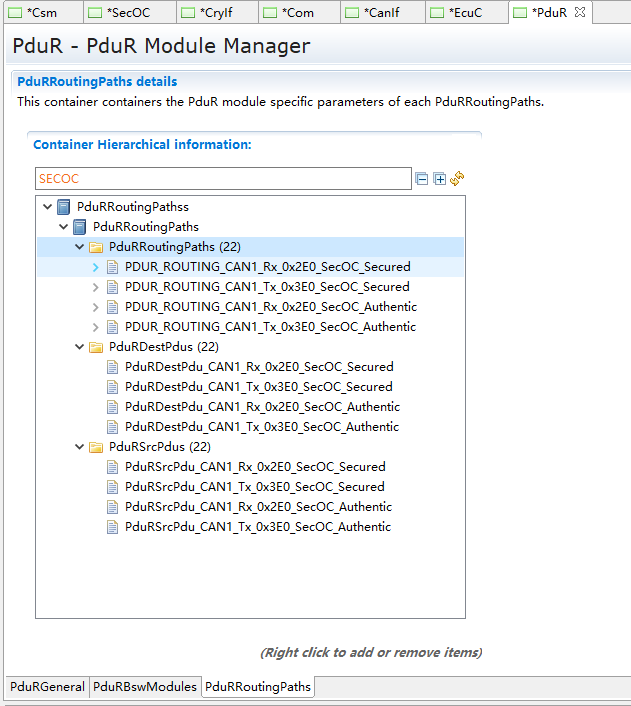

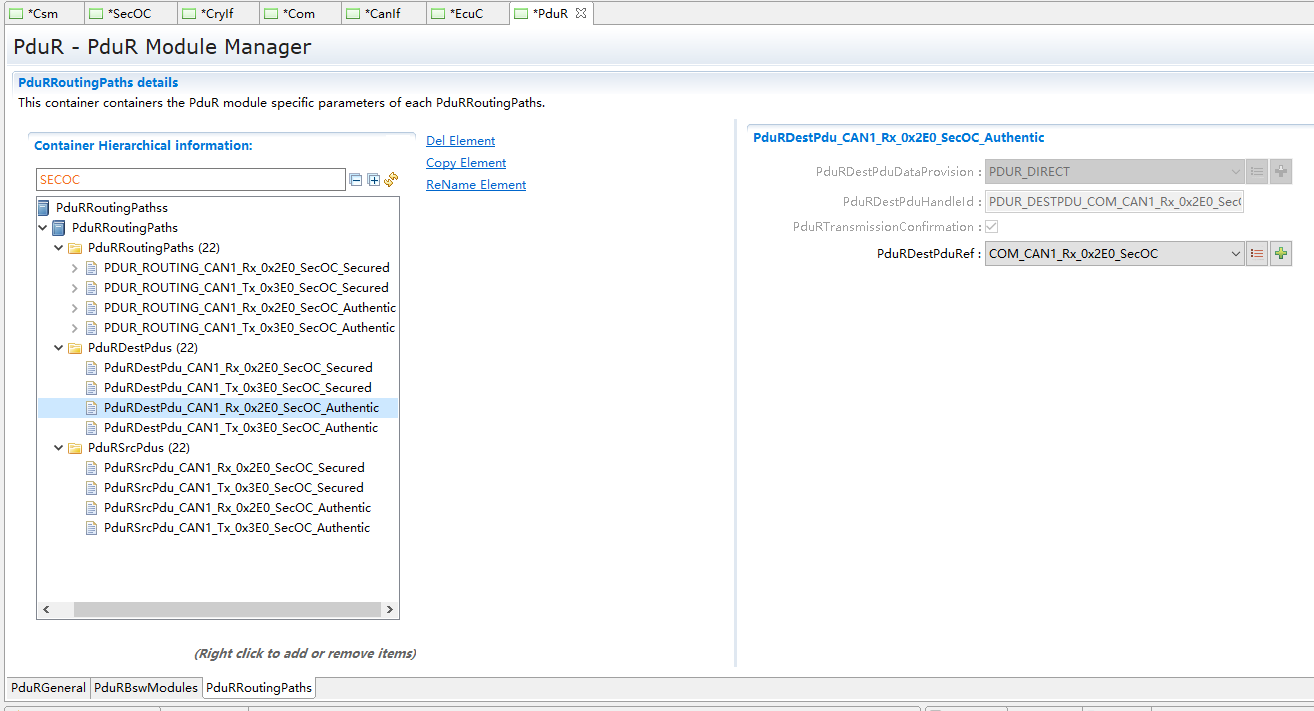

图 路由表配置

如上述的章节（Ecuc配置）里面已经描述SecOC配置的ECUC的分组信息，在此配置发送是两组，接收是两组，分别在CanIf和COM里面进行传输，普通报文仅只有COM和CanIf两者之间传输而已，并不包含SecOC的附加信息。

发送路由表

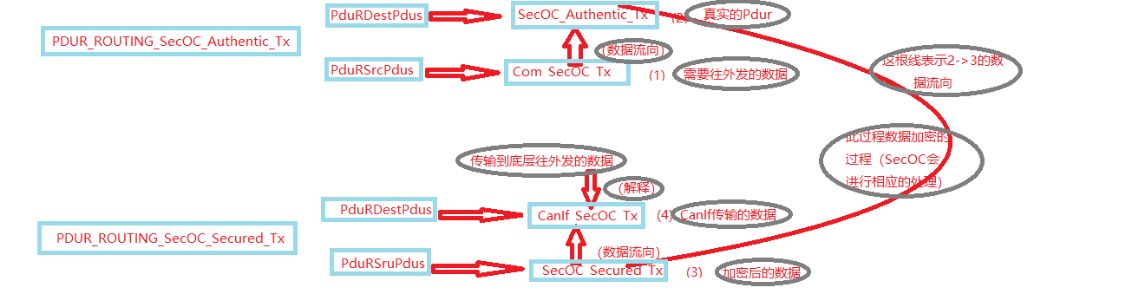

发送的数据信息的传输如下图所示：

图 发送数据流

分析路由表的配置以下：

一、真实数据发送PduR组

源发送数据（此数据和下面的数据为一组，在COM往下发的时候传输使用，和安全的数据不一样，此为真实数据组8Bytes）。

图 COM发送数据流Src

1. 启动传输需要打开，否则无法传输。

2. 目的PDU参考为COM来的PDU，选择COM_CAN1_Tx_0x3E0_SecOC发送的时候数据从COM源发送真实数据到真实数据配置的ECUCPduRSrcPdus -> PduRDestPdus

表 PduRSrcPdus界面配置说明TxCom

UI名称	描述
PduRSrcPduUpTxConf	取值范围	True / False	默认取值	True
	参数描述	启动传输
	依赖关系	无
PduRSrcPduRef	取值范围	无	默认取值	无
	参数描述	源PDU参考;引用唯一的PDU标识符，应使用用于请求的PDU路由器操作
	依赖关系	无

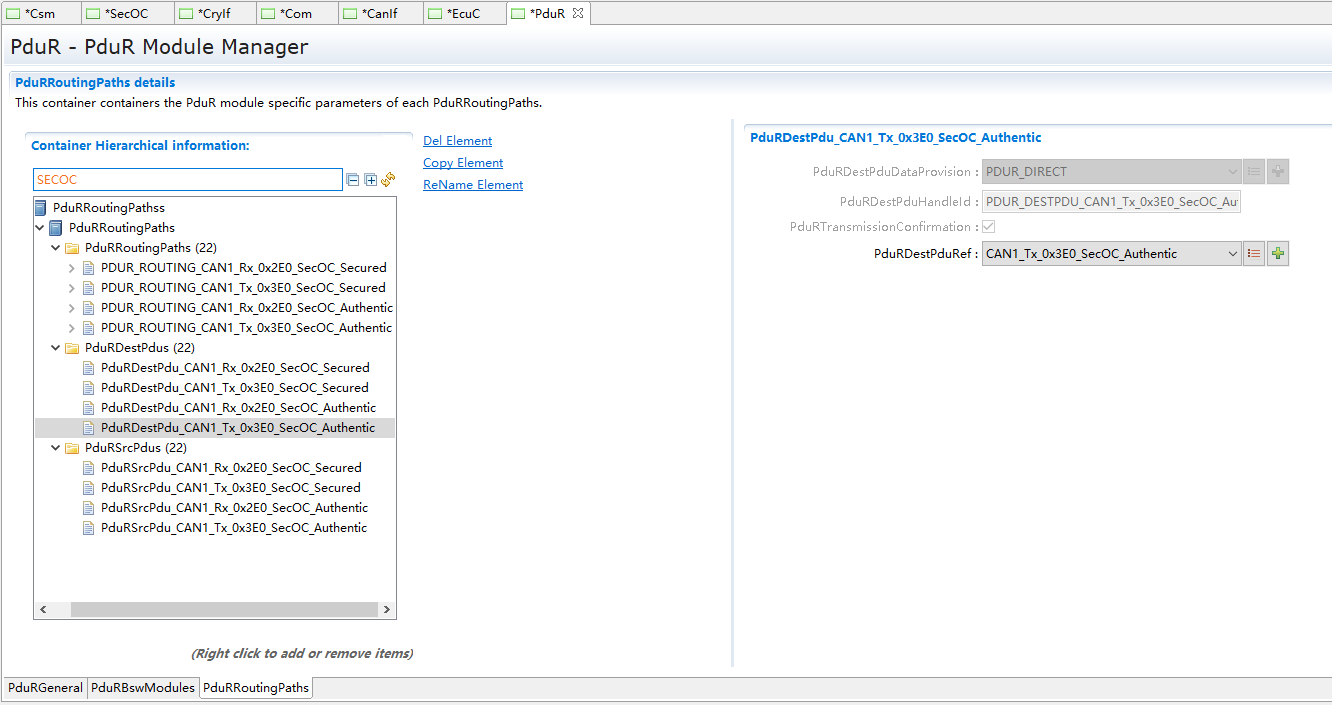

目的发送数据（此数据和上面的数据为一组6Bytes）

图 COM发送数据流Dest

1. 选择数据的传输方式为直接传输。

2. 此路由和TP无关报文走的是If，不需勾选PduRTpThreshold。

3. 目的PDU参考为真实PDU，选择CAN1_Tx_0x3E0_SecOC_Authentic。

表 PduRSrcPdus界面配置说明TxCom

UI名称	描述
PduRDestPduDataProvision	取值范围	无	默认取值	无
	参数描述	指定如何提供数据:direct(作为传输调用的一部分)或via
	依赖关系	无
PduRTpThreshold	取值范围	0…255	默认取值	0
	参数描述	此参数仅与TP路由相关。
	依赖关系	无
PduRTransmissionConfirmation	取值范围	True / False	默认取值	True
	参数描述	此参数仅用于通信接口。传输协议模块将始终调用TxConfirmation函数
	依赖关系	无
PduRDestPduRef	取值范围	无	默认取值	SecOC_Authentic_Tx0
	参数描述	目的地PDU参考;当调用目标模块的相关函数时，由PDU路由器引用唯一的PDU标识符应使用而不是源PDU标识符
	依赖关系	无

二、安全数据PduR组

CAN1_Tx_0x3E0_SecOC_Secured -> CANIF_CAN1_Tx_0x3E0_SecOC为PduR的数据流向

安全PduR源目的的数据如下：

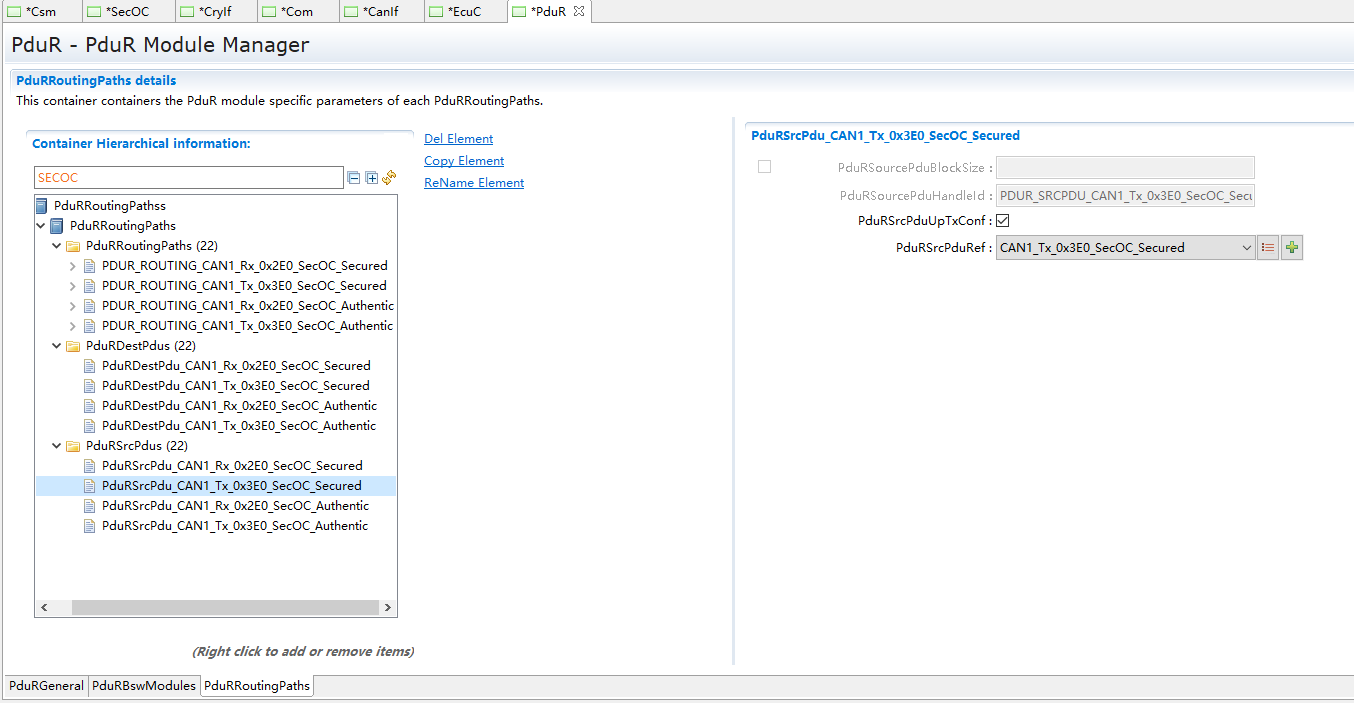

源发送数据（此数据和下面的数据为一组，在CanIf往外发的时候传输使用，和真实的数据不一样，此为安全数据组24Bytes）。

图 CanIf发送数据流Src

1. 启动传输需要打开，否则无法传输。

2. PDU参考为安全的PDU，选择CAN1_Tx_0x3E0_SecOC_Secured

表 PduRSrcPdus界面配置说明TxCanIf

UI名称	描述
PduRSrcPduUpTxConf	取值范围	True / False	默认取值	True
	参数描述	启动传输
	依赖关系	无
PduRSrcPduRef	取值范围	无	默认取值	无
	参数描述	源PDU参考;引用唯一的PDU标识符，应使用用于请求的PDU路由器操作
	依赖关系	无

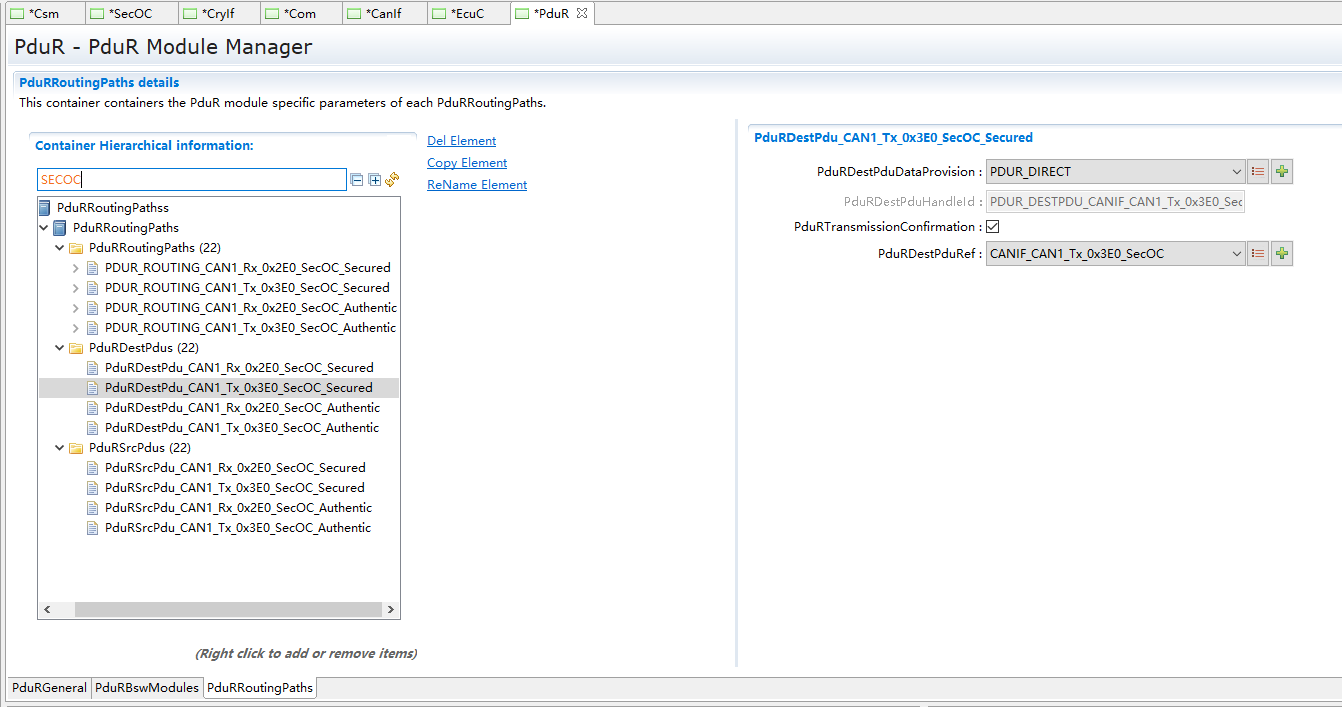

安全PduR目的数据如下：

目的发送数据（此数据和上面的数据为一组24Bytes）

图 CanIf发送数据流Dest

1. 选择数据的传输方式为直接传输。

2. 和TP无关报文走的是If，填写0.

3. 目的PDU参考为CanIf的PDU，选择CANIF_CAN1_Tx_0x3E0_SecOC

表 PduRSrcPdus界面配置说明TxCom

UI名称	描述
PduRDestPduDataProvision	取值范围	无	默认取值	无
	参数描述	指定如何提供数据:direct(作为传输调用的一部分)或via
	依赖关系	无
PduRTpThreshold	取值范围	0…255	默认取值	0
	参数描述	此参数仅与TP路由相关。
	依赖关系	无
PduRTransmissionConfirmation	取值范围	True / False	默认取值	True
	参数描述	此参数仅用于通信接口。传输协议模块将始终调用TxConfirmation函数
	依赖关系	无
PduRDestPduRef	取值范围	无	默认取值	SecOC_Authentic_Tx0
	参数描述	目的地PDU参考;当调用目标模块的相关函数时，由PDU路由器引用唯一的PDU标识符应使用而不是源PDU标识符
	依赖关系	无

Note

如果已在DBC里面配置SecOC报文，需要删除工具里生成的这一层的PduR，手动的去配置。因为目前DBC需求中没有明确信息表明是SecOC报文，所以会按照非加密报文生成通信栈里面的信息，需要按照本文档写的配置说明去手动更改配置的信息（Ecuc-CanIf-PduR-COM-SecOC的顺序配置）或者在DBC中删除多余信号。

接收路由表

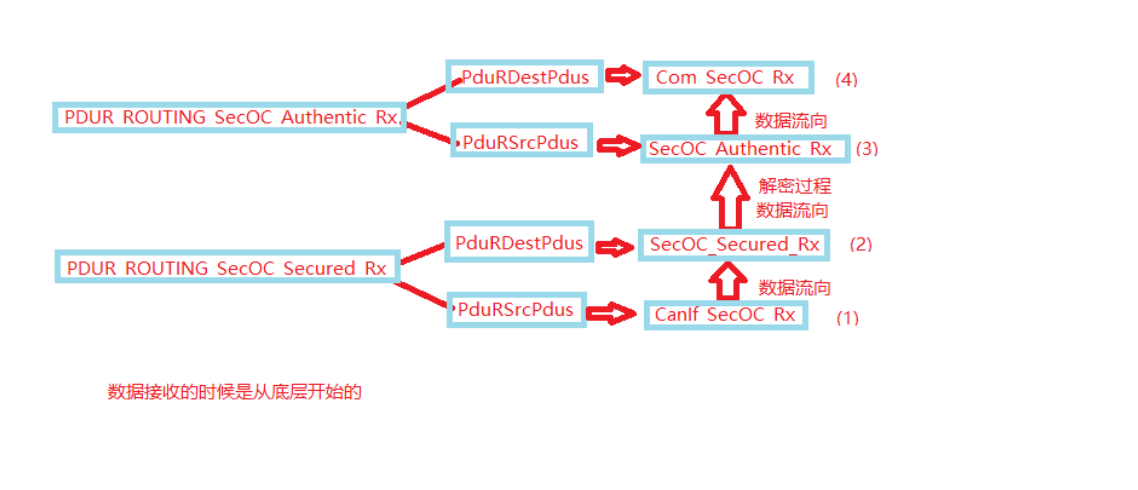

接收数据信息的传输如下图所示：

图 接收数据流

路由表的配置如下：

一、加密数据接收PduR组

源发送数据（此数据和下面的数据为一组，在Can接收的时候传输使用，和真实的数据不一样，此为安全数据组24Bytes）。

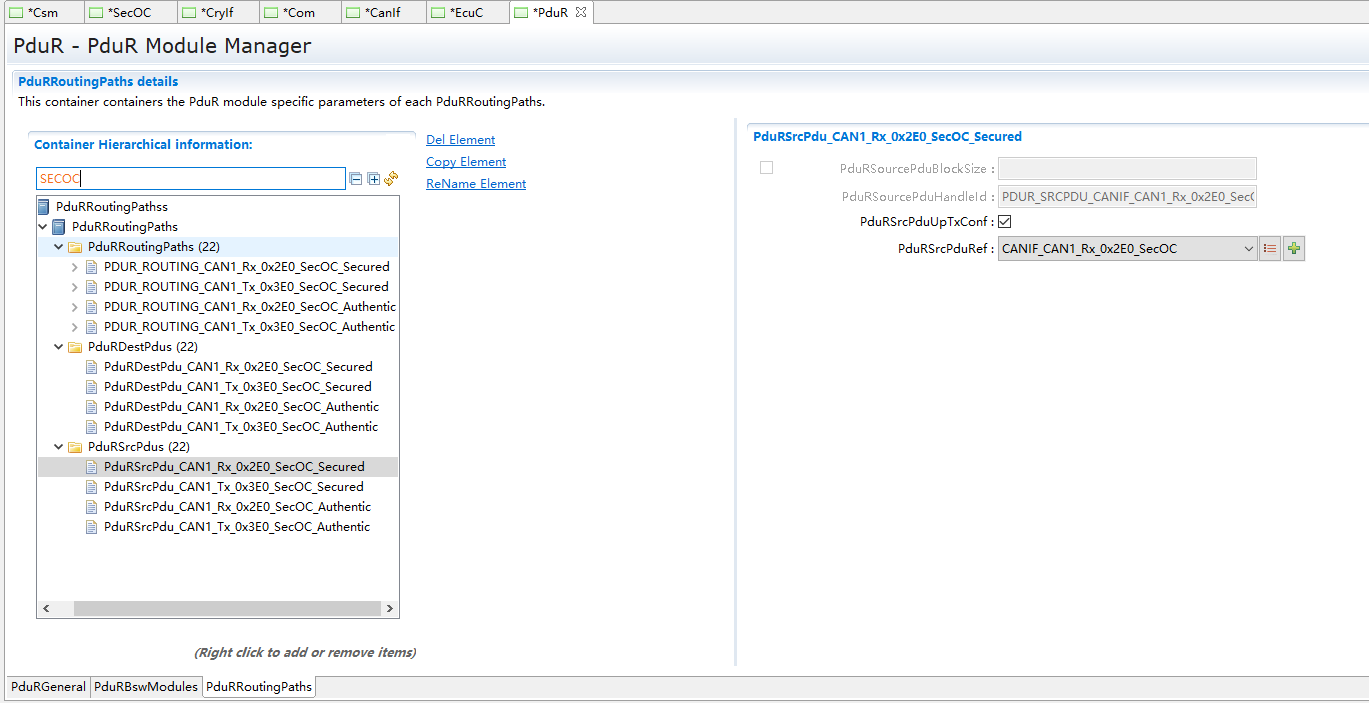

图 CanIf接收数据流Src

1. 启动传输需要打开，否则无法传输。

2. 源PDU参考为CanIf的PDU，选择CANIF_CAN1_Rx_0x2E0_SecOC

表 PduRSrcPdus界面配置说明RxCanIf

UI名称	描述
PduRSrcPduUpTxConf	取值范围	True / False	默认取值	True
	参数描述	启动传输
	依赖关系	无
PduRSrcPduRef	取值范围	无	默认取值	无
	参数描述	源PDU参考;引用唯一的PDU标识符，应使用用于请求的PDU路由器操作
	依赖关系	无

接收时,安全数据从CanIf源接收外部的数据，路由到SecOC安全的数据配置的ECUC。

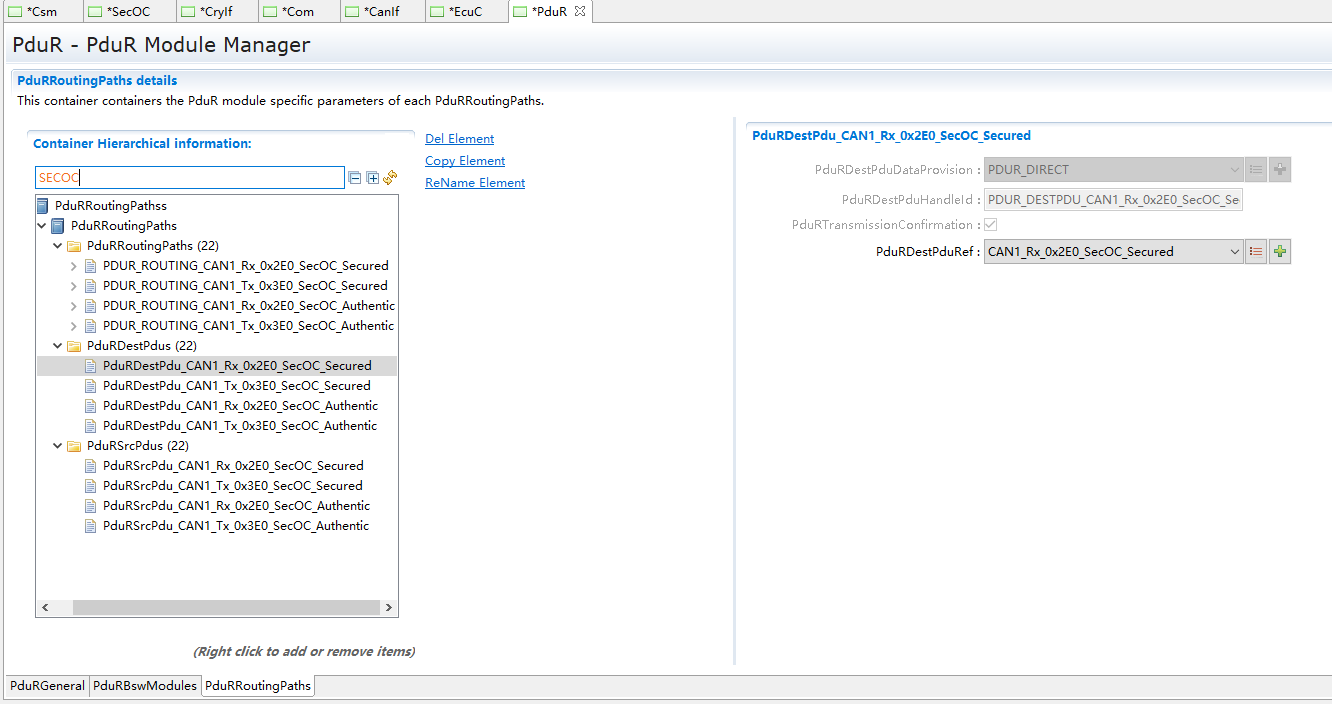

图 CanIf接收数据流Dest

1. 选择数据的传输方式为直接传输。

2. 和TP无关报文走的是If，填写0.

3. 目的PDU参考为安全的PDU，选择CAN1_Rx_0x2E0_SecOC_Secured

表 PduRSrcPdus界面配置说明RxCanIf

UI名称	描述
PduRDestPduDataProvision	取值范围	无	默认取值	无
	参数描述	指定如何提供数据:direct(作为传输调用的一部分)或via
	依赖关系	无
PduRTpThreshold	取值范围	0…255	默认取值	0
	参数描述	此参数仅与TP路由相关。
	依赖关系	无
PduRTransmissionConfirmation	取值范围	True / False	默认取值	True
	参数描述	此参数仅用于通信接口。传输协议模块将始终调用TxConfirmation函数
	依赖关系	无
PduRDestPduRef	取值范围	无	默认取值	无
	参数描述	目的地PDU参考;当调用目标模块的相关函数时，由PDU路由器引用唯一的PDU标识符应使用而不是源PDU标识符
	依赖关系	无

二、真实数据接收PduR组

这是PduR源目的的数据如下：

源发送数据（此数据和下面的数据为一组，在COM接收的时候传输使用，和安全的数据不一样，此为安全数据组6Bytes）。

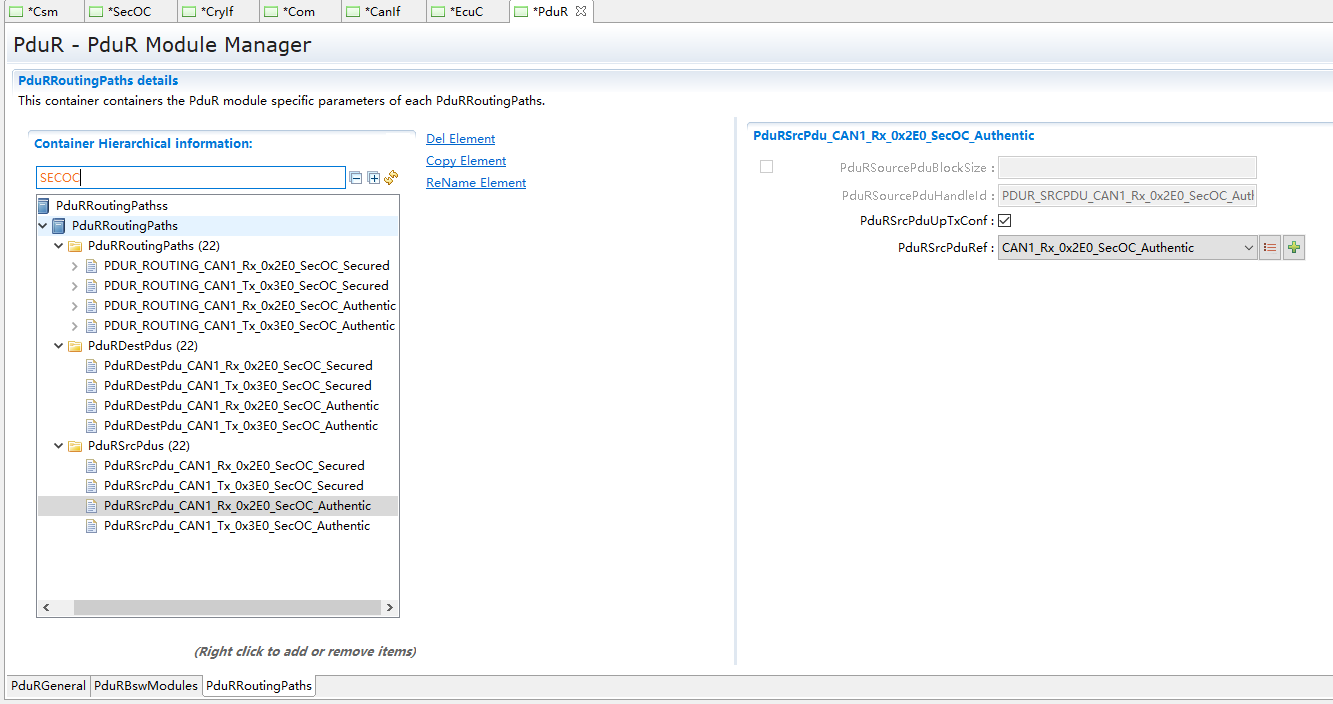

图 COM接收数据流Src

1. 启动传输需要打开，否则无法传输。

2. 源PDU参考为真实的PDU，选择CAN1_Rx_0x2E0_SecOC_Authentic

表 PduRSrcPdus界面配置说明RxCom

UI名称	描述
PduRSrcPduUpTxConf	取值范围	True / False	默认取值	True
	参数描述	启动传输
	依赖关系	无
PduRSrcPduRef	取值范围	无	默认取值	无
	参数描述	源PDU参考;引用唯一的PDU标识符，应使用用于请求的PDU路由器操作
	依赖关系	无

真实PduR目的的数据如下：

目的接收数据（此数据和上面的数据为一组6Bytes）

图 COM接收数据流Dest

1. 选择数据的传输方式为直接传输。

2. 和TP无关报文走的是If，填写0.

3. 目的PDU参考为COM的PDU，选择COM_CAN1_Rx_0x2E0_SecOC

表 PduRDestPdus界面配置说明RxCom

UI名称	描述
PduRDestPduDataProvision	取值范围	无	默认取值	无
	参数描述	指定如何提供数据:direct(作为传输调用的一部分)或via
	依赖关系	无
PduRTpThreshold	取值范围	0…255	默认取值	0
	参数描述	此参数仅与TP路由相关。
	依赖关系	无
PduRTransmissionConfirmation	取值范围	True / False	默认取值	True
	参数描述	此参数仅用于通信接口。传输协议模块将始终调用TxConfirmation函数
	依赖关系	无
PduRDestPduRef	取值范围	无	默认取值	无
	参数描述	目的地PDU参考;当调用目标模块的相关函数时，由PDU路由器引用唯一的PDU标识符应使用而不是源PDU标识符
	依赖关系	无

COM

DBC的配置

1. TX（信号只需要定义有效数据即可，本文档采用大端法）

图 TX_DBC的定义

1. RX（信号只需要定义有效数据即可，本文档采用大端法）

图 RX_DBC的定义

1. 附加的信息不必要占用任何的DBC里面的信息，描述包含：新鲜度、MAC、SecOCID。

ComConfig

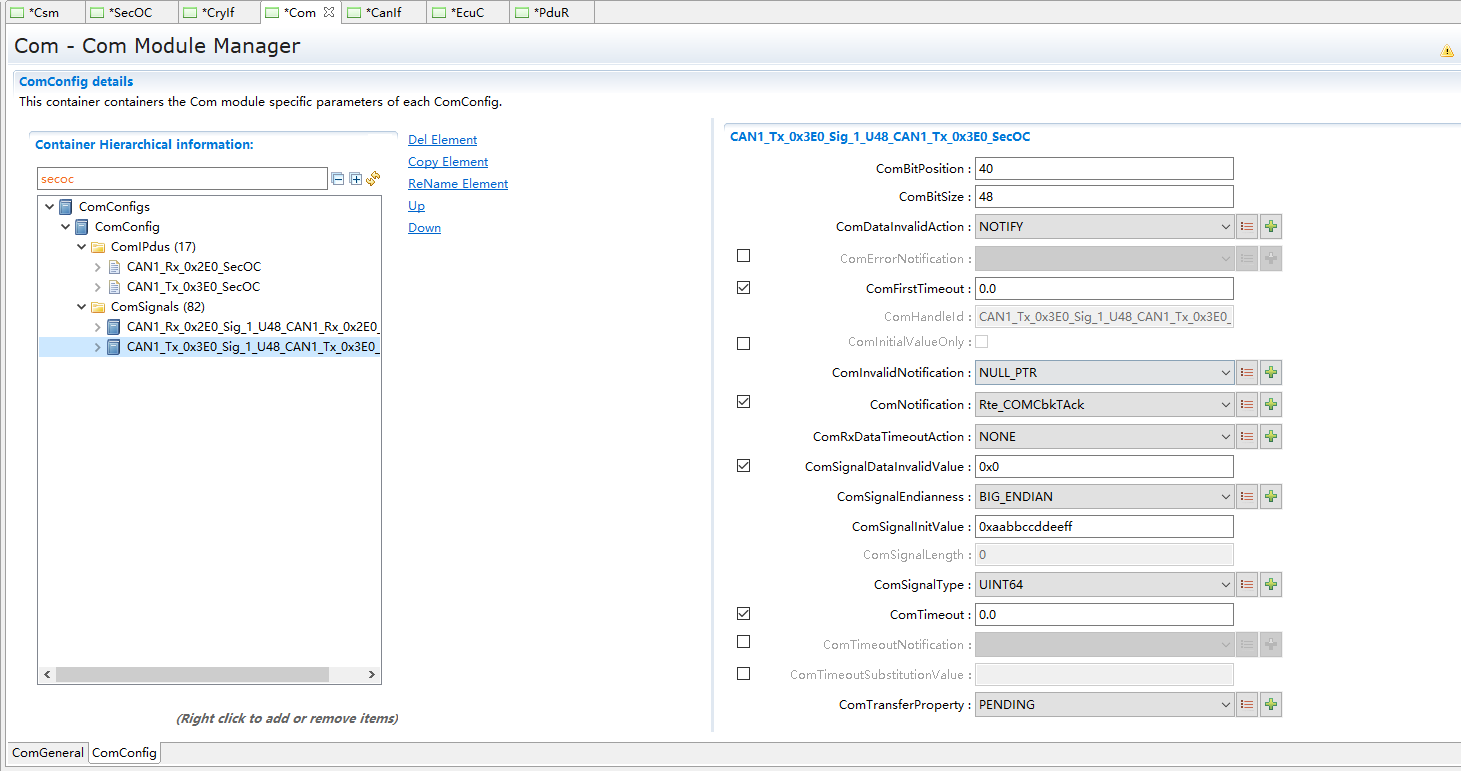

Tx信号的配置

CAN1_Tx_0x3E0_Sig_1_U48_CAN1_Tx_0x3E0_SecOC信号的定义

图 TX信号

1. 数据的起始位和位长度可以根据DBC的导入获得，或者根据大端和小端的方式来确定，本示例使用大端配置。

2. 信号类型采用：大端法。

3. 信号的初始值：此处可人为填写，也可以在测试的时候更改这个值，验证功能，示例按照图所示字节填写即可。

4. 信号类型：这个很重要，后面的测试转发报文的需要信号的类型相匹配，此选项是48Bits，选择UINT64。

表 ComConfig界面配置说明

UI名称	描述
ComBitPosition	取值范围	0..4294967295	默认取值	无
	参数描述	I-PDU内的起始位置该参数指的是I-PDU中的位置，而不是影子缓冲区中的位置如果将字节序转换配置为不透明，则参数ComBitPosition应定义第一个字节的bit0，如小端字节顺序
	依赖关系	无
ComSignalEndianness	取值范围	BIG_ENDIAN LITTLE_ENDIAN OPAQUE	默认取值	无
	参数描述	定义信号网络表示的字节顺序
	依赖关系	无
ComSignalInitValue	取值范围	与信号类型有关	默认取值	0
	参数描述	此信号的初始值在UINT8_N的情况下，默认值是一个长度为ComSignalLength的字符串，所有字节都设置为0x00在UINT8_DYN的情况下，初始大小应为0
	依赖关系	在UINT8_N的情况下，ComSignalInitValue的长度必须与ComSignalLength的长度相同。
ComTransferProperty	取值范围	PENDING TRIGGERED TRIGGERED_ON_CHANGE TRIGGERED_ON_CHANGE_WITHOUT_REPETITION TRIGGERED_WITHOUT_REPETITION	默认取值	PENDING
	参数描述	定义对此信号的写访问是否可以触发相应I-PDU的传输如果I-PDU被触发，则还取决于相应I-PDU的传输模式
	依赖关系	无
ComUpdateBitPosition	取值范围	0..4294967295	默认取值	无
	参数描述	更新位在I-PDU内的位位置
	依赖关系	无
ComGwIPduRef	取值范围	引用[ComIPdu]	默认取值	无
	参数描述	引用Signal Gateway源或目的地描述的I-PDU
	依赖关系	无

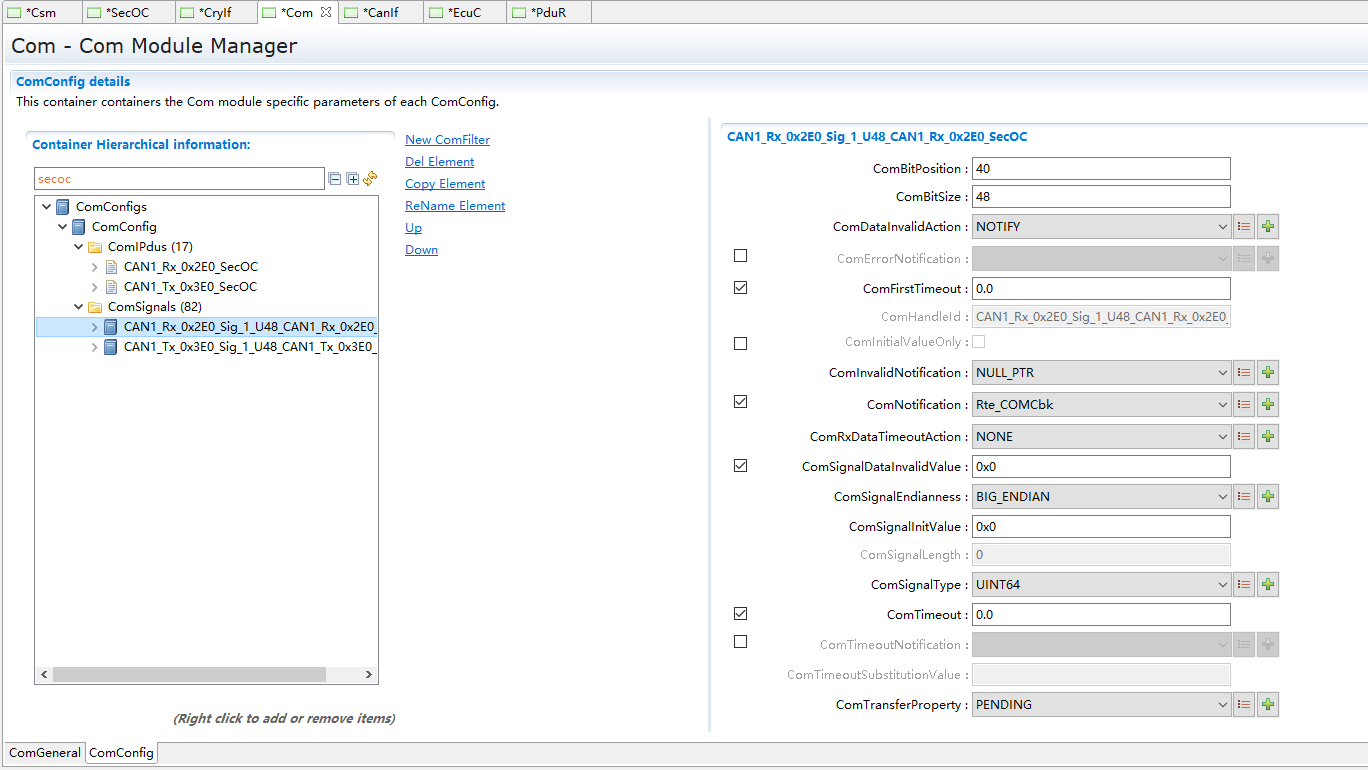

Rx信号的配置

CAN1_Rx_0x2E0_Sig_1_U48_CAN1_Rx_0x2E0_SecOC的定义

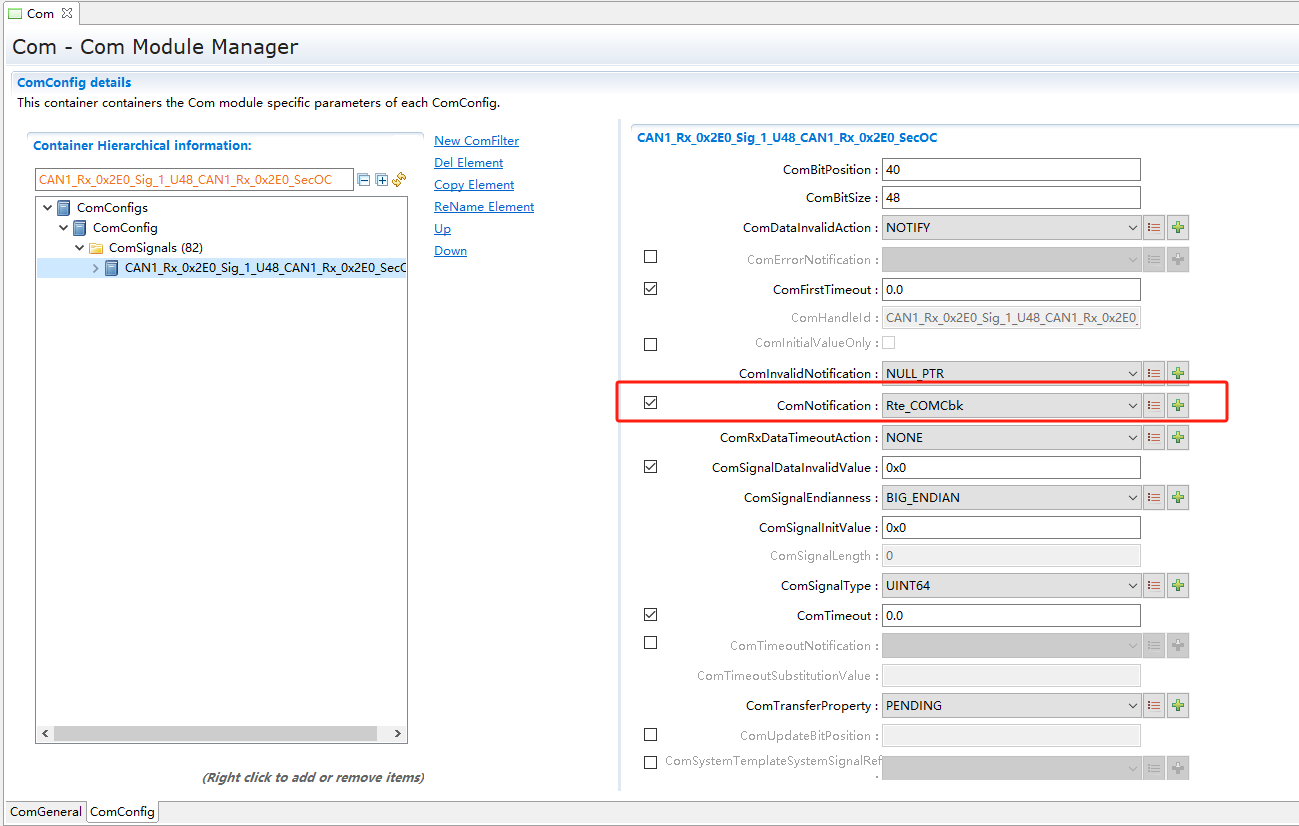

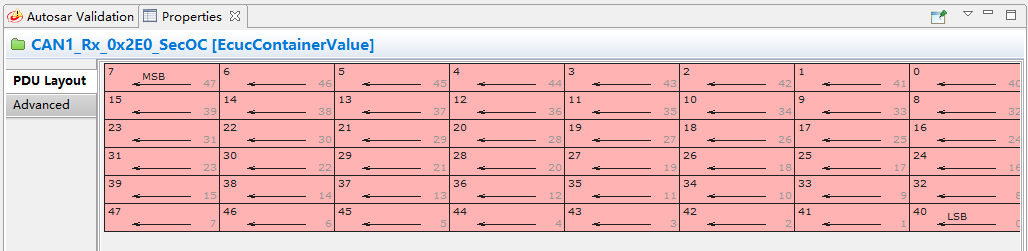

图 RX信号

1. 数据的起始位和位长度可以根据DBC的导入获得，或者根据大端和小端的方式来确定，在这里采用大端法。

2. 信号类型采用：大端法。

3. 信号的初始值：接收数据无需配置，默认即可。

4. 信号类型：这个很重要，后面的测试转发报文的需要信号的类型相匹配，此选项是48Bits，选择UINT64。

表 ComConfig界面配置说明R

UI名称	描述
ComBitPosition	取值范围	0..4294967295	默认取值	无
	参数描述	I-PDU内的起始位置该参数指的是I-PDU中的位置，而不是影子缓冲区中的位置如果将字节序转换配置为不透明，则参数ComBitPosition应定义第一个字节的bit0，如小端字节顺序
	依赖关系	无
ComSignalEndianness	取值范围	BIG_ENDIAN LITTLE_ENDIAN OPAQUE	默认取值	无
	参数描述	定义信号网络表示的字节顺序
	依赖关系	无
ComSignalInitValue	取值范围	与信号类型有关	默认取值	0
	参数描述	此信号的初始值在UINT8_N的情况下，默认值是一个长度为ComSignalLength的字符串，所有字节都设置为0x00在UINT8_DYN的情况下，初始大小应为0
	依赖关系	在UINT8_N的情况下，ComSignalInitValue的长度必须与ComSignalLength的长度相同。
ComTransferProperty	取值范围	PENDING TRIGGERED TRIGGERED_ON_CHANGE TRIGGERED_ON_CHANGE_WITHOUT_REPETITION TRIGGERED_WITHOUT_REPETITION	默认取值	PENDING
	参数描述	定义对此信号的写访问是否可以触发相应I-PDU的传输如果I-PDU被触发，则还取决于相应I-PDU的传输模式
	依赖关系	无
ComUpdateBitPosition	取值范围	0..4294967295	默认取值	无
	参数描述	更新位在I-PDU内的位位置
	依赖关系	无
ComGwIPduRef	取值范围	引用[ComIPdu]	默认取值	无
	参数描述	引用Signal Gateway源或目的地描述的I-PDU
	依赖关系	无

Crypto

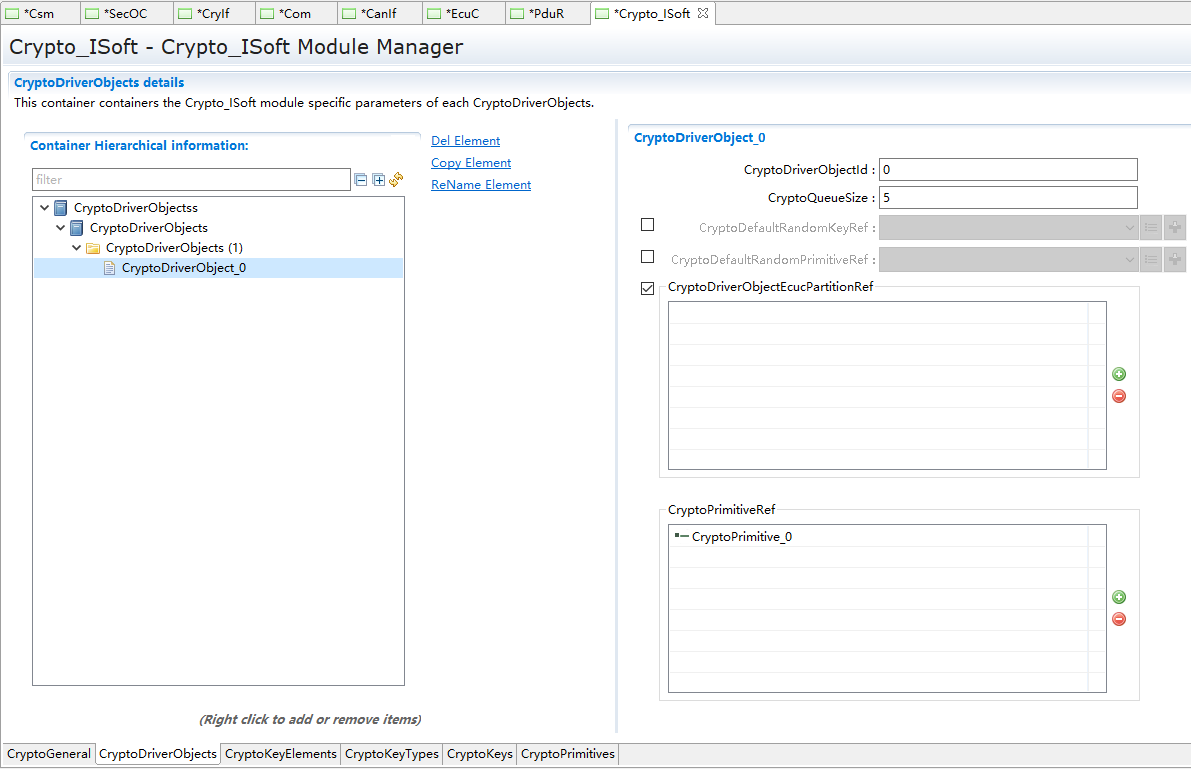

CryptoDriverObjects

设置CryptoQueueSize大小为5，选择后面设置的CryptoPrimitive.

图 Crypto设置

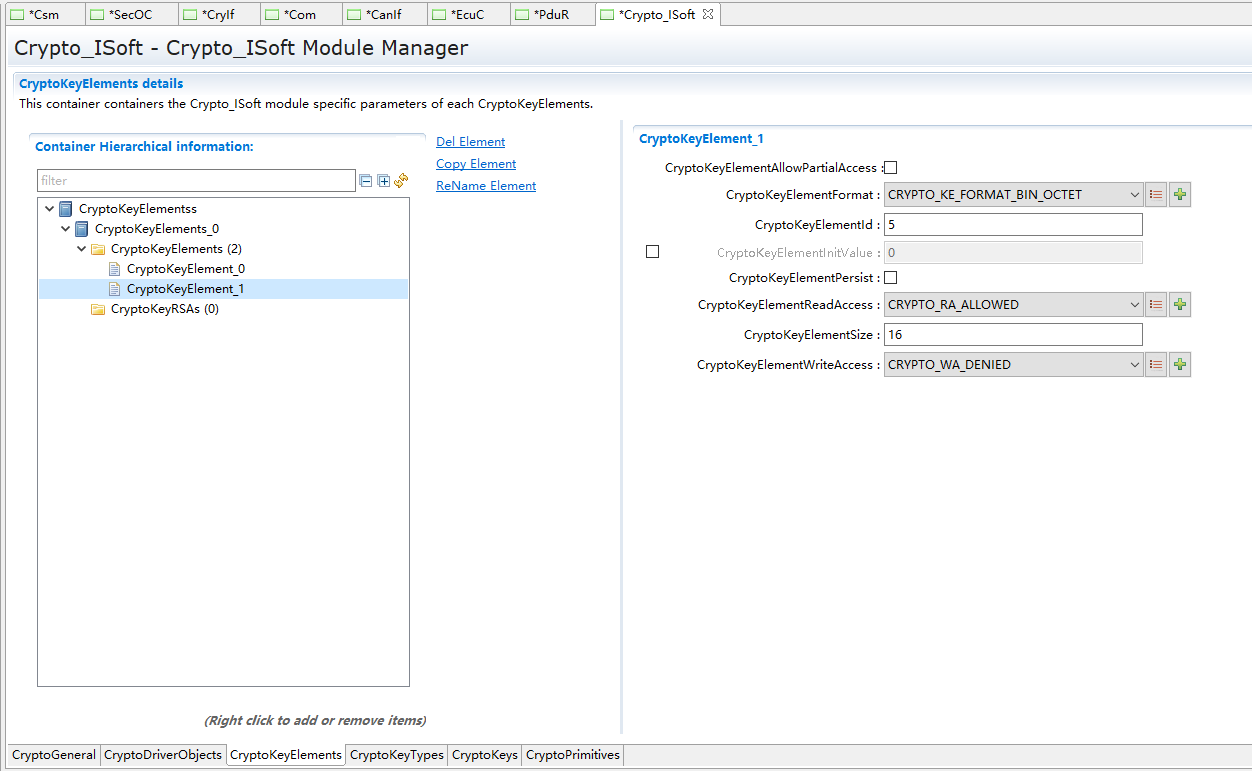

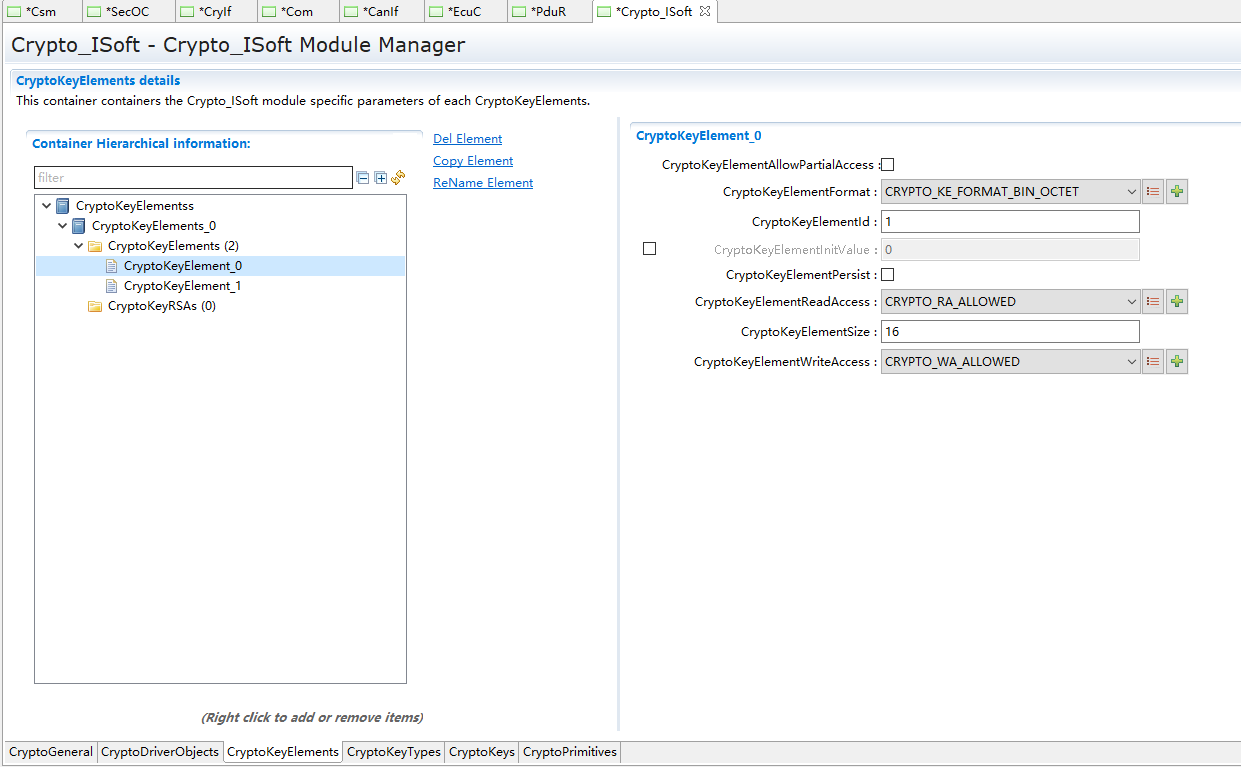

CryptoKeyElements

添加密钥元素，后面的CryptoKeyTypes可选择此处设置的CryptoKeyElements作为密钥类型参考值。

图 CryptoKeyElement设置

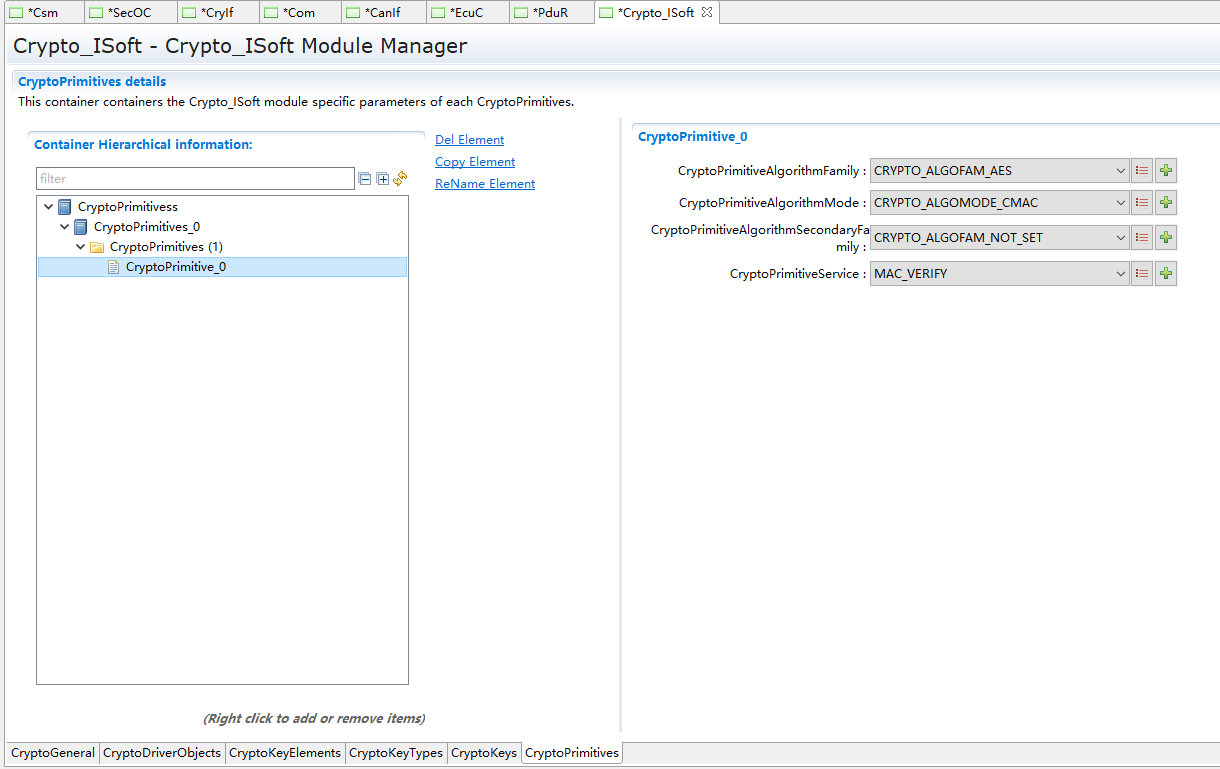

CryptoPrimitives

设置算法类型，此处设置为AES-CMAC算法，选择算法加密服务为MAC_GENERATE。

图 Crypto设置

CryIf

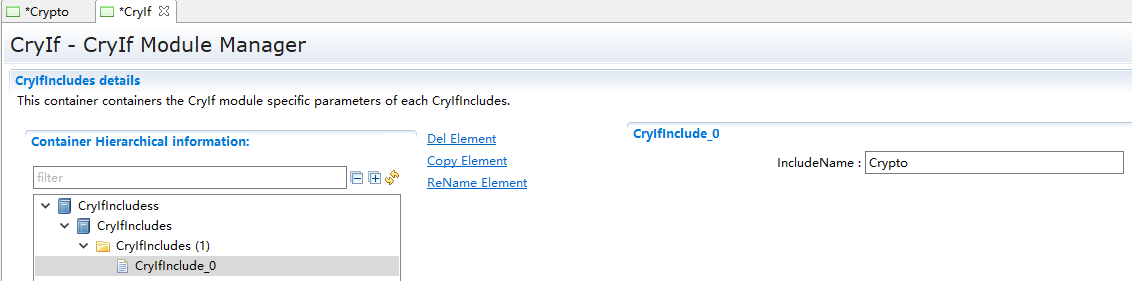

CryIfIncludes

此处主要设置CryIf需要的头文件名，不需要添加.h后缀

图 CryIf设置

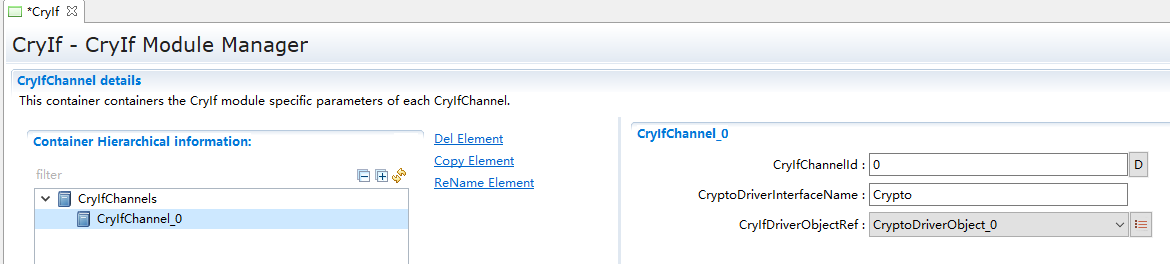

CryIfChannel

选择对应的底层驱动

图 CryIf设置

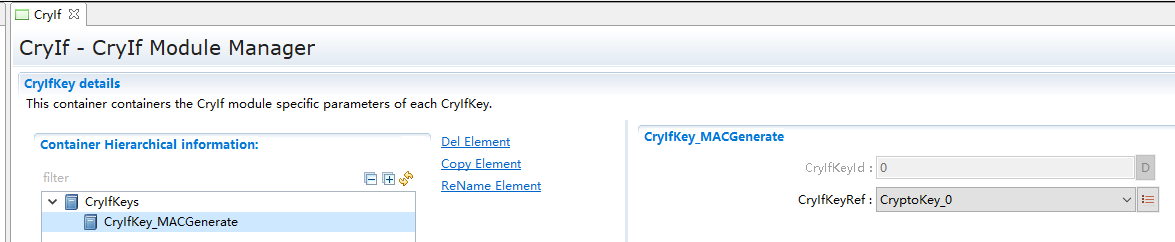

CryIfKey

添加底层驱动的密钥参考值

图 CryIf设置

Csm

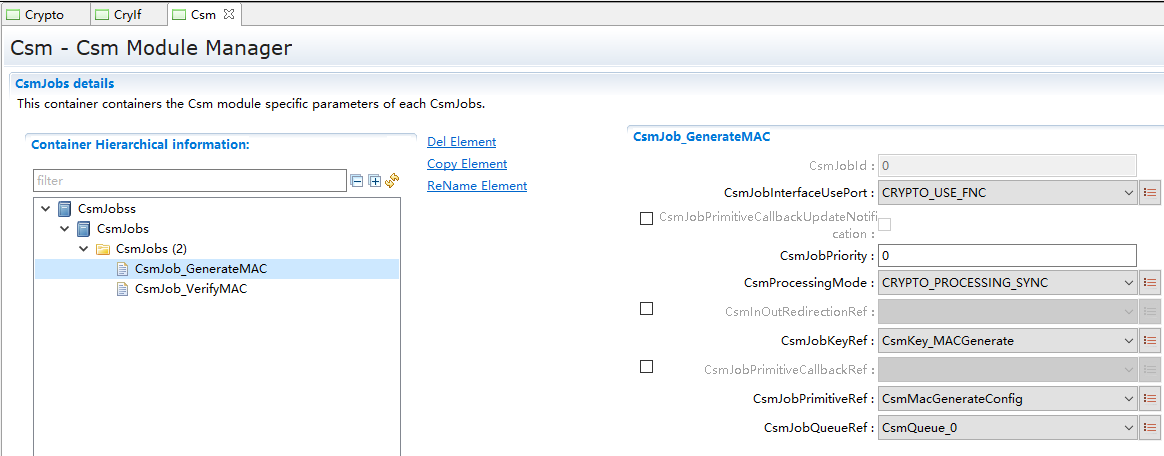

CsmJobs

添加密钥管理服务的任务设置

CsmJobPriority:设置任务优先级

CsmProcessingMode:设置任务处理模式，可选择同步或者异步

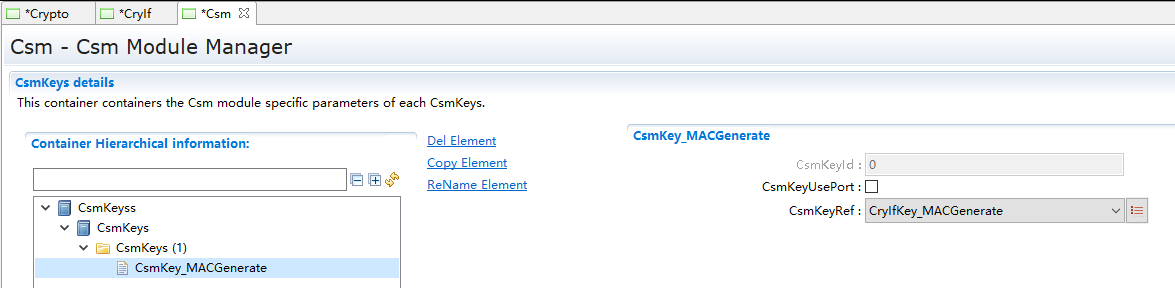

CsmJobKeyRef:设置参考的密钥，在后面的CsmKeys中配置

CsmJobPrimitiveRef:设置任务原型，在后面的CsmPrimitives中配置

CsmJobQueueRef:设置任务队列，在后面的CsmQueues中配置

图 Csm设置

CsmKeys

图 Csm设置

添加从If层设置的密钥

CsmPrimitives

设置加密原型

CsmMacGenerateAlgorithmFamily:设置加密服务的算法族

CsmMacGenerateAlgorithmKeyLength:设置MAC的长度16byte

CsmMacGenerateAlgorithmMode:设置加密算法服务

CsmMacGenerateResultLength:设置输出的MAC长度16bytes

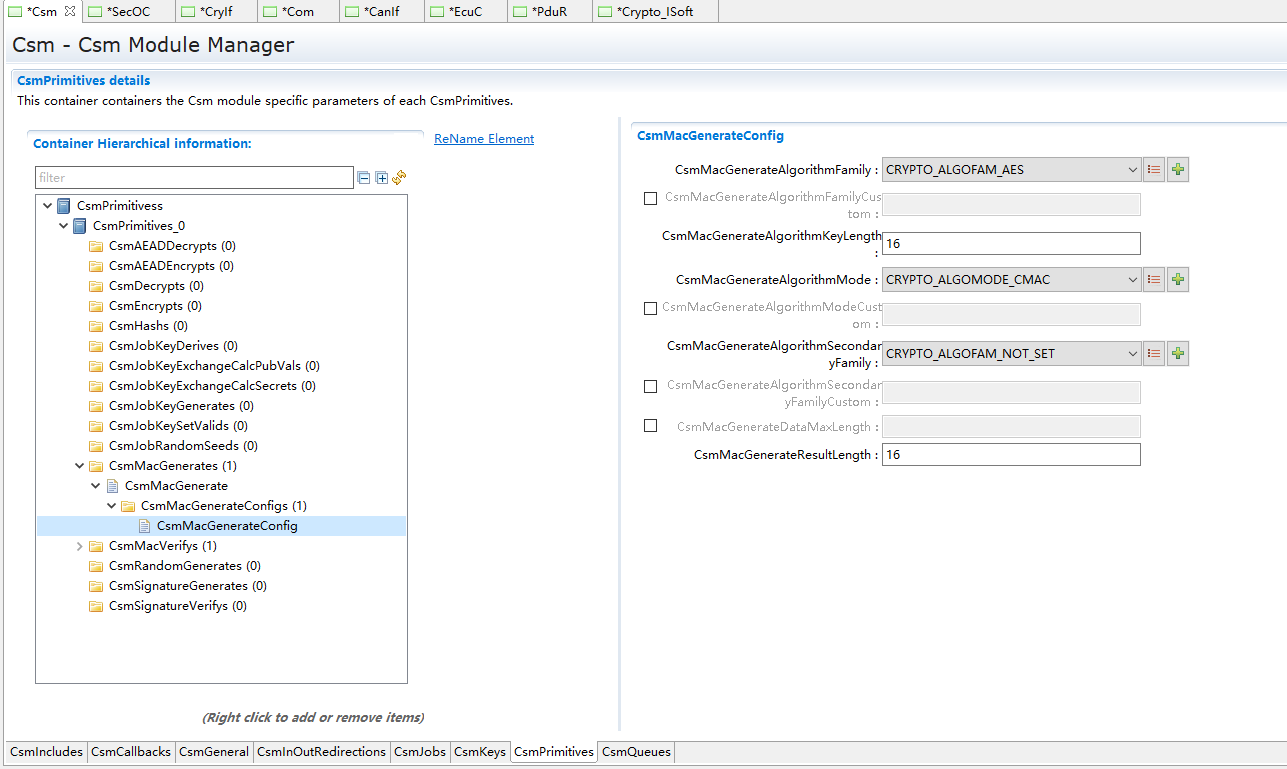

图 Csm设置

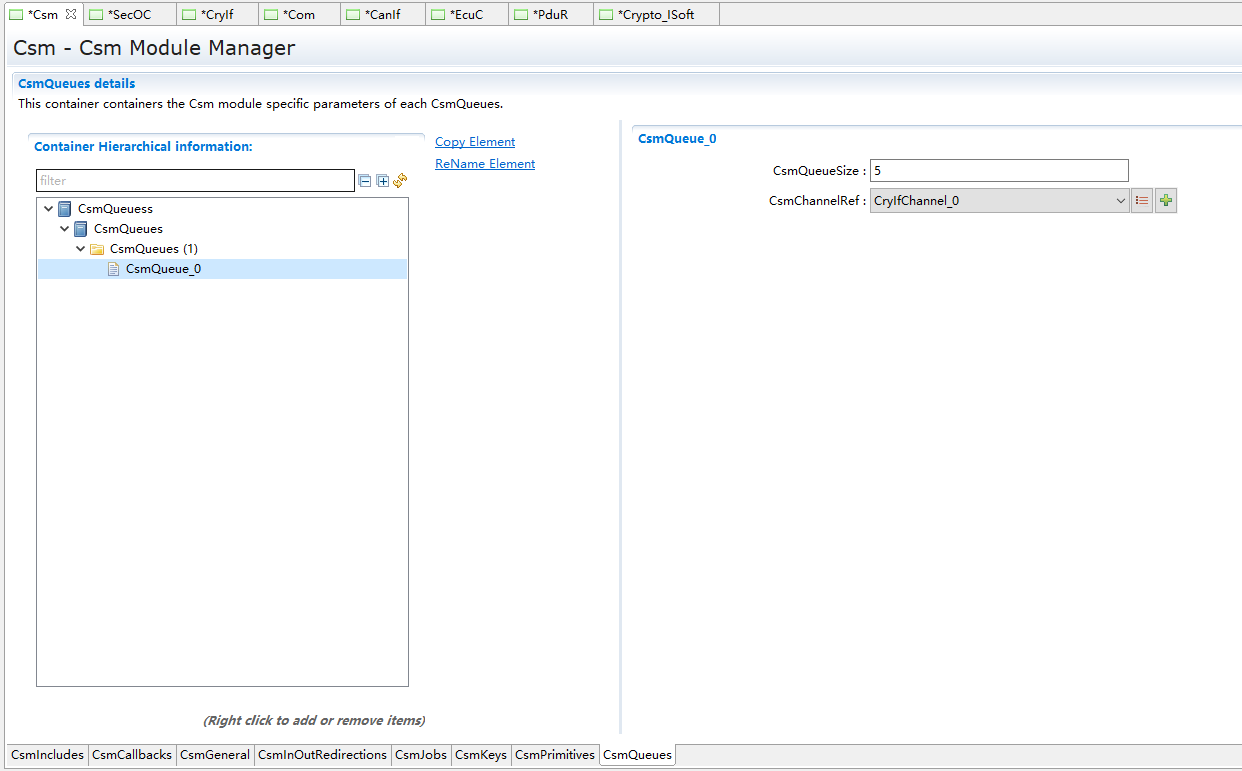

CsmQueues

设置Csm序列大小、If层设置的参考通道

图 Csm设置

SecOC

Genernal

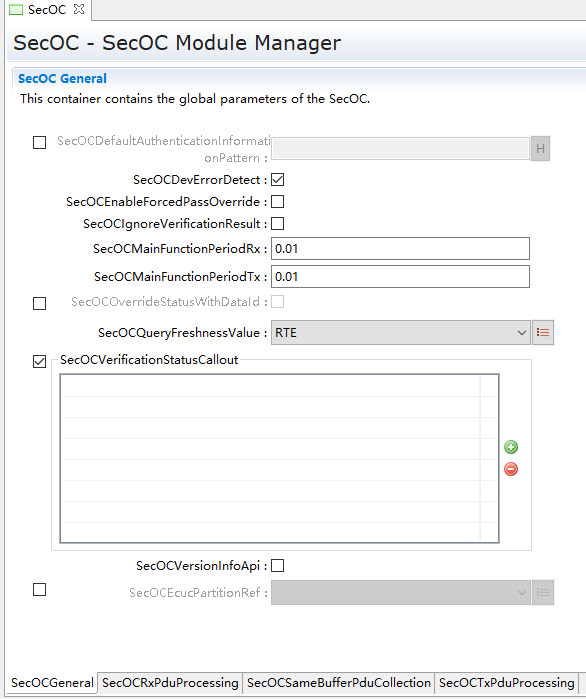

图 General

1. MainFunction所放置的周期，通常放在10ms里面，此处写0.01。

表 General界面说明

UI名称	描述
SecOCDevErrorDetect	取值范围	True / False	默认取值	False
	参数描述	错误检查开关，表示是否打开DET错误检查机制
	依赖关系	无
SecOCMainFunctionPeriodRx/Tx	取值范围	0 .. 0.255	默认取值	无
	参数描述	SecOC模块MainFunction的调度周期
	依赖关系	无
	依赖关系	无
SecOCVersionInfoApi	取值范围	True / False	默认取值	False
	参数描述	用于配置SecOC_GetVersionInfo函数接口是否可用
	依赖关系	无

SecOCRxPduProcessing

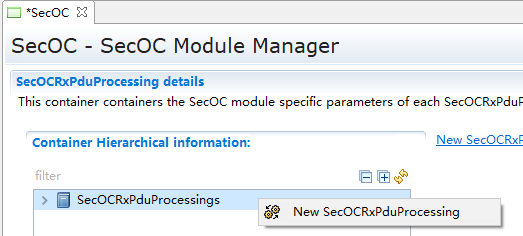

图 SecOCRxPduProcessings

如上图，SecOCRxPduProcessings为SecOCRxPduProcessing对象的集合，在该对象的右键菜单中，可添加0 .. n个SecOCRxPduProcessing对象。

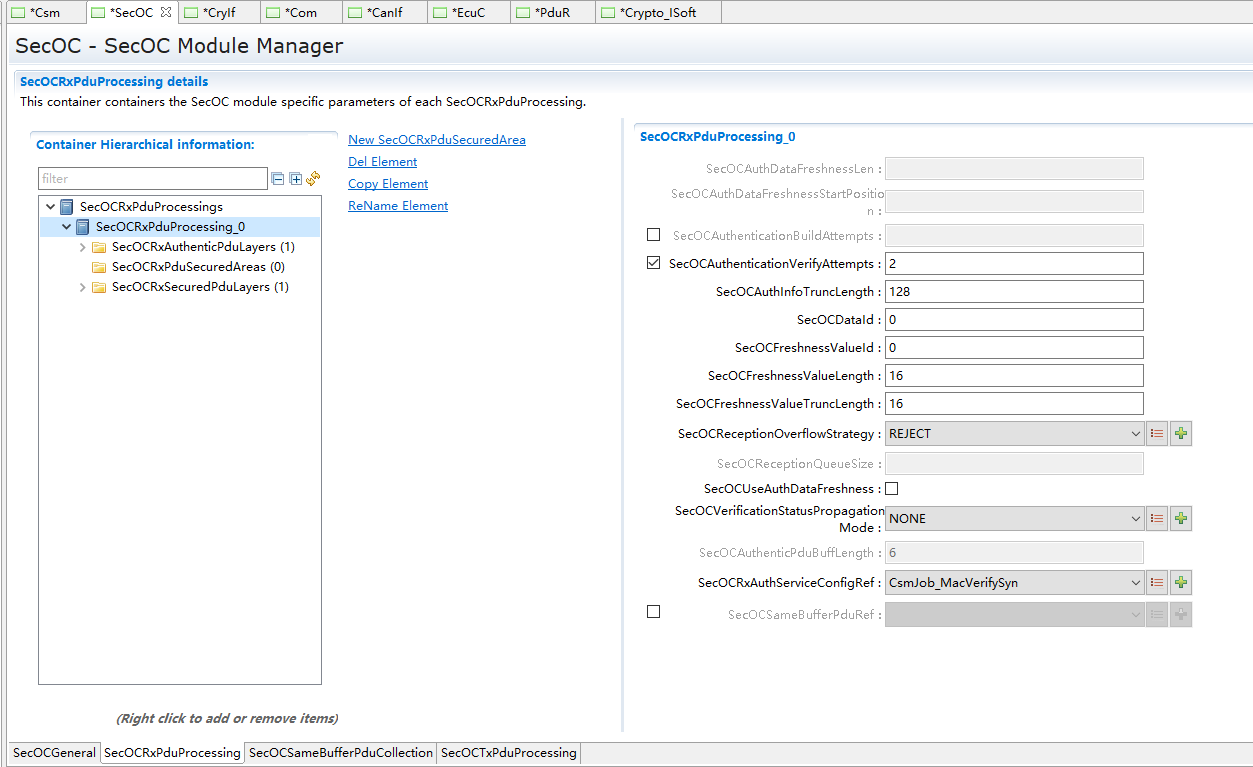

图 SecOCRxPduProcessing

1. SecOCAuthInfoTxLength：描述的是MAC的长度。

2. SecOCDataId ：和发送的ID需要一致，接收和发送是一组，具有唯一性。

3. SecOCFreshnessCounterSyncAttempts：新鲜度的尝试次数，也许会出现偶然新鲜度失败，可以通过多次尝试依旧接收报文。

4. SecOCFreshnessValueId：和发送的ID需要一致，接收和发送是一组，具有唯一性。

5. SecOCFreshnessValueLength：新鲜度在加密信息里所占用的长度，单位：Bits。

6. SecOCFreshnessValueTxLength：和SecOCFreshnessValueId保持一致即可。

7. SecOCVerificationStatusPropagationMode：参数用于描述从SecOC模块到SWCs的每次验证尝试状态的传播，此处包含失败通知，成功通知，和不通知，为了提高代码的效率，选择NONE。

8. SecOCRxAuthServiceConfigRef：算法选择，根据在Csm模块中配置的算法进行选择。

9. SecOCSecuredPduBuffLength：大于等于所有信息的长度即可，数组缓存SecOC报文（此例程大于16即可，单位Bytes）。

表 SecOCRxPduProcessing参数说明

UI名称	描述
SecOCAuthInfoTxLength	取值范围	0 .. 64	默认取值	0
	参数描述	定义了添加在Secured I-PDU后面的Authentication code的长度，单位为bit
	依赖关系	无
SecOCDataId	取值范围	0 .. 65535	默认取值	0
	参数描述	Secured I-PDU唯一的标识符
	依赖关系	无
SecOCFreshnessCounterSyncAttempts	取值范围	0 .. 65535	默认取值	0
	参数描述	该参数定义了在校验Secured I-PDU失败后，尝试再校验的次数。
	依赖关系	无
SecOCFreshnessTimestampTimePeriodFactor	取值范围	无	默认取值	无
	参数描述	该参数目前不可用，不可配置
	依赖关系	无
SecOCFreshnessValueLength	取值范围	0 .. 64	默认取值	0
	参数描述	定义了Freshness Value的完整长度，单位为bit
	依赖关系	无
SecOCFreshnessValueTxLength	取值范围	0 .. 64	默认取值	0
	参数描述	定义了添加在Secured I-PDU后面的Freshness Value的长度，单位为bit
	依赖关系	无
	参数描述	定义了用于认证和校验MAC时使用的key在本地的标识符
	依赖关系	无
SecOCRxAcceptanceWindow	取值范围	无	默认取值	无
	参数描述	该参数目前未使用，不可配置
	依赖关系	无
SecOCSecondaryFreshnessValueId	取值范围	0 .. 65535	默认取值	0xFFFF
	参数描述	Secondary Freshness Value的Id
	依赖关系	无
SecOCUseFreshnessTimestamp	取值范围	False	默认取值	False
	参数描述	该参数固定为False，不可配置
	依赖关系	无
SecOCVerificationStatusPropagationMode	取值范围	BOTH FAILURE_ONLY NONE	默认取值	NONE
	参数描述	用于定义在那种校验结果下，通知用户： BOTH： 在校验结果成功和失败时都通知用户 FAILURE_ONLY：只在校验失败时通知用户 NONE：任何结果都不通知用户
	依赖关系	无
SecOCRxAuthServiceConfigRef	取值范围	Csm模块选择	默认取值
	参数描述	进行校验时使用的算法
	依赖关系	无
SecOCAuthenticPduBuffLength	取值范围	0 .. 65535	默认取值	0
	参数描述	用于存储Authentic PDU的buffer的长度
	依赖关系	无
SecOCSecuredPduBuffLength	取值范围	0 .. 65535	默认取值	0
	参数描述	用于存储Secured PDU的buffer的长度
	依赖关系	无
	参数描述	CSM或CAL模块中用于提供该PDU校验服务所配置的Id
	依赖关系	无
SecOCSameBufferPduRef	取值范围	引用到配置的samebuffer对象	默认取值	无
	参数描述	如果使用SameBuffer，则指向一个配置的SameBuffer对象
	依赖关系	无

SecOCRxAuthenticPduLayer

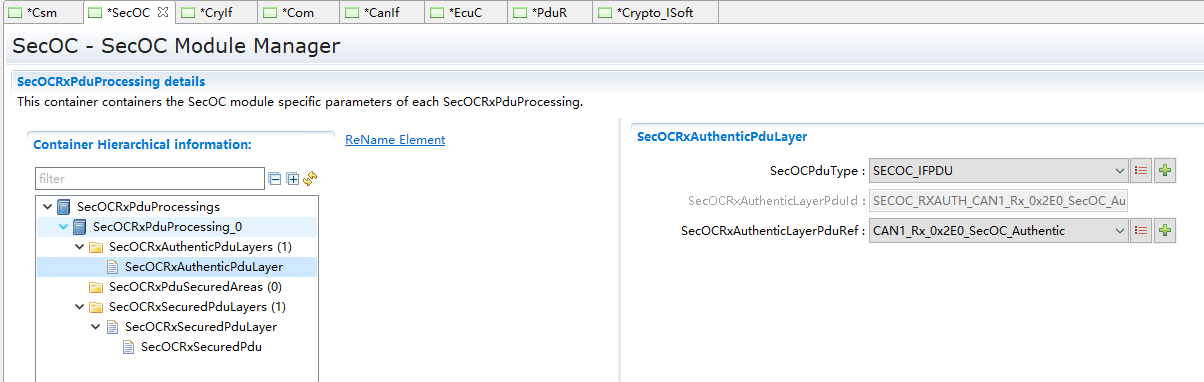

图 SecOCRxAuthenticPduLayer

1. SecOCPduType：选择所走的协议，此例程为If。

2. SecOCRxAuthenticLayerPduRef：SecOc_RxPduA。

表 SecOCRxAuthenticPduLayer参数说明

UI名称	描述
SecOCPduType	取值范围	SECOC_IFPDU SECOC_TPPDU	默认取值		SECOC_IFPDU
	参数描述	表示PDU的类型是IF PDU还是TP PDU
	依赖关系	无
SecOCRxAuthenticLayerPduRef	取值范围	ECUC中定义的PDU		默认取值	无
	参数描述	SecOCRxAuthenticPduLayer对应的PDU
	依赖关系	无

SecOCRxSecuredPduLayer

SecOCRxSecuredLayerPduRef：SecOc_RxPduS。

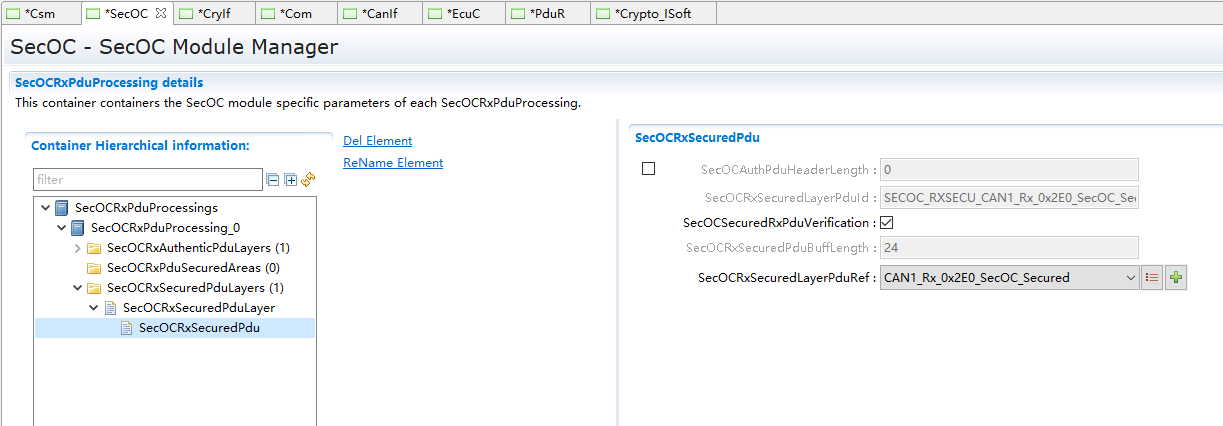

图 SecOCRxSecuredPduLayer

表 SecOCRxSecuredPduLayer参数说明

UI名称	描述
SecOCRxSecuredPduLayer	取值范围	ECUC中定义的PDU	默认取值	无
	参数描述	SecOCRxSecuredPduLayer对应的PDU
	依赖关系	无

SecOCTxPduProcessing

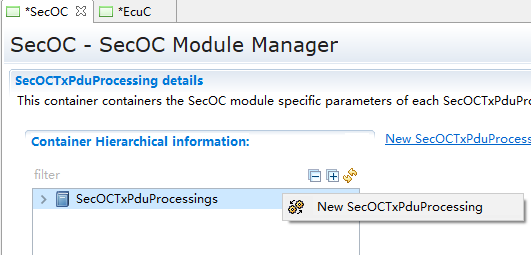

图 SecOCTxPduProcessings

如上图，SecOCTxPduProcessings为SecOCTxPduProcessing对象的集合，在该对象的右键菜单中，可添加0 .. n个SecOCTxPduProcessing对象。

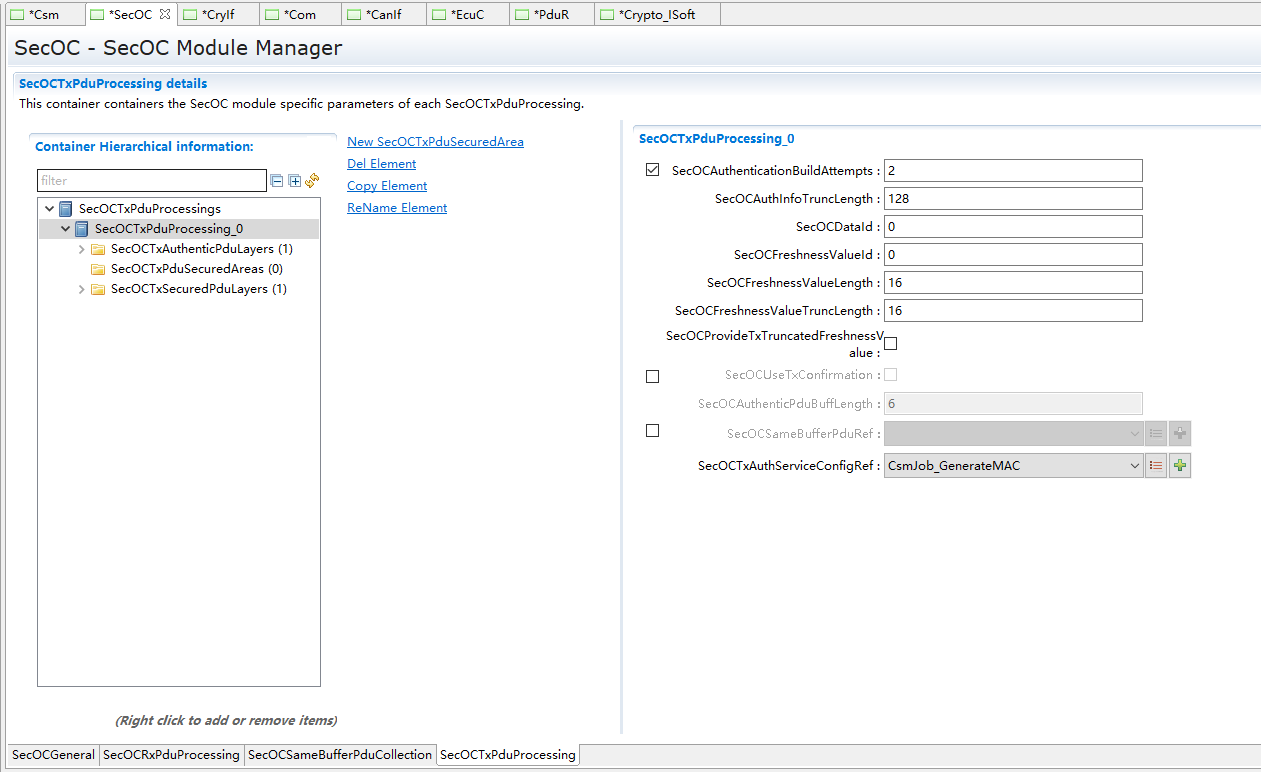

图 SecOCTxPduProcessing

1. SecOCAuthInfoTxLength：描述的是MAC的长度。

2. SecOCDataId ：和发送的ID需要一致，接收和发送是一组，具有唯一性。

3. SecOCAuthenticationBuildAttempts：新鲜度的尝试次数，也许会出现偶然新鲜度失败，可以通过多次尝试依旧接收报文。

4. SecOCFreshnessValueId：和发送的ID需要一致，接收和发送是一组，具有唯一性。

5. SecOCFreshnessValueLength：新鲜度在加密信息里所占用的长度，单位：Bits。

6. SecOCFreshnessValueTruncLength：和SecOCFreshnessValueLength保持一致即可。

7. SecOCAuthenticPduBuffLength：大于等于真实信息的长度即可，数组缓存SecOC报文（此例程大于8即可，单位Bytes）。

8. SecOCSecuredPduBuffLength：大于等于所有信息的长度即可，数组缓存SecOC报文（此例程大于16即可，单位Bytes）。

9. SecOCTxAuthServiceConfigRef：算法选择，从Csm中选择对应的CsmJob。

表 SecOCTxPduProcessing参数说明

UI名称	描述
SecOCAuthInfoTxLength	取值范围	0 .. 64	默认取值	0
	参数描述	定义了添加在Secured I-PDU后面的Authentication code的长度，单位为bit
	依赖关系	无
SecOCAuthenticationRetries	取值范围	0 .. 65535	默认取值	0
	参数描述	定义了在生成认证信息失败后再次尝试的次数
	依赖关系	无
SecOCDataId	取值范围	0 .. 65535	默认取值	0
	参数描述	Secured I-PDU唯一的标识符
	依赖关系	无
SecOCFreshnessTimestampTimePeriodFactor	取值范围	无	默认取值	无
	参数描述	该参数目前不可用，不可配置
	依赖关系	无
SecOCFreshnessValueLength	取值范围	0 .. 64	默认取值	0
	参数描述	定义了Freshness Value的完整长度，单位为bit
	依赖关系	无
SecOCFreshnessValueTxLength	取值范围	0 .. 64	默认取值	0
	参数描述	定义了添加在Secured I-PDU后面的Freshness Value的长度，单位为bit
	依赖关系	无
SecOCKeyId	取值范围	0 .. 65535	默认取值	0
	参数描述	定义了用于认证和校验MAC时使用的key在本地的标识符
	依赖关系	无
SecOCUseFreshnessTimestamp	取值范围	False	默认取值	False
	参数描述	该参数固定为False，不可配置
	依赖关系	无
SecOCAuthenticPduBuffLength	取值范围	0 .. 65535	默认取值	0
	参数描述	用于存储Authentic PDU的buffer的长度
	依赖关系	无
SecOCSecuredPduBuffLength	取值范围	0 .. 65535	默认取值	0
	参数描述	用于存储Secured PDU的buffer的长度
	依赖关系	无
SecOCCsmCalCfgId	取值范围	0 .. 65535	默认取值	0
	参数描述	Csm或CAL模块中用于提供该PDU校验服务所配置的Id
	依赖关系	无
SecOCRxAuthServiceConfigRef	取值范围	SECOC_CALMAC SECOC_CALSIGNATURE SECOC_CSMMAC SECOC_CSMSIGNATURE	默认取值	SECOC_CSMMAC
	参数描述	进行校验时使用的算法
	依赖关系	无
SecOCSameBufferPduRef	取值范围	引用到配置的samebuffer对象	默认取值	无
	参数描述	如果使用SameBuffer，则指向一个配置的SameBuffer对象
	依赖关系	无

SecOCTxAuthenticPduLayer

图 SecOCTxAuthenticPduLayer

1. SecOCPduType：选择所走的协议，此例程为If。

2. SecOCTxAuthenticLayerPduRef：SecOc_TxPduA。

表 SecOCTxAuthenticPduLayer参数说明

UI名称	描述
SecOCPduType	取值范围	SECOC_IFPDU SECOC_TPPDU	默认取值	SECOC_IFPDU
	参数描述	表示PDU的类型是IF PDU还是TP PDU
	依赖关系	无
SecOCTxAuthenticLayerPduRef	取值范围	ECUC中定义的PDU	默认取值	无
	参数描述	SecOCTxAuthenticPduLayer对应的PDU
	依赖关系	无

SecOCTxSecuredPduLayer

图 SecOCTxSecuredPduLayer

SecOCTxSecuredLayerPduRef：SecOc_TxPduS。

表 SecOCTxSecuredPduLayer参数说明

UI名称	描述
SecOCTxSecuredPduLayer	取值范围	ECUC中定义的PDU	默认取值	无
	参数描述	SecOCTxSecuredPduLayer对应的PDU
	依赖关系	无

代码例程

代码结构

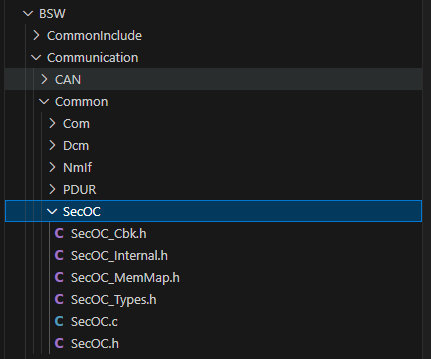

示例集成通讯安全模块代码框架如下：

图 代码框架

源代码调度集成

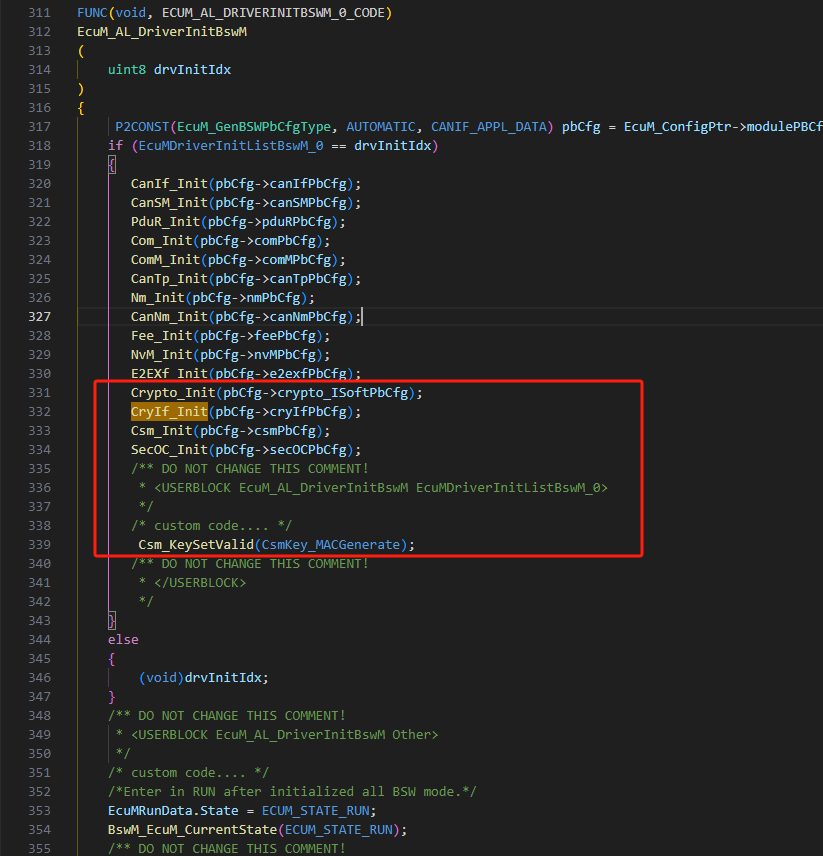

包含了模块初始化和Csm密钥的有效性验证。

图 代码初始化

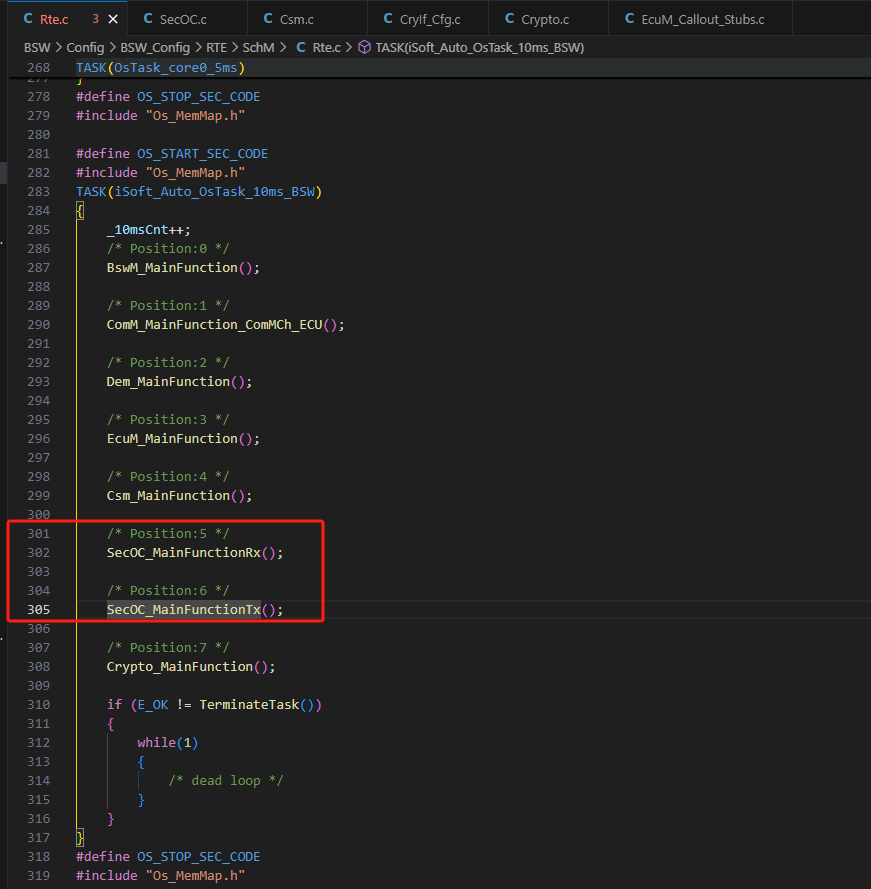

信息的加密和解密是下函数，放置在5ms周期里面，进行周期的处理发送和接收的SecOC报文。

图 周期处理函数

测试结果

发送测试

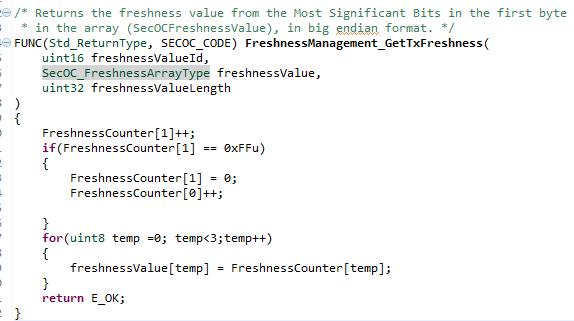

需要在Rte_SecOC.c的函数FreshnessManagement_GetTxFreshness中添加对入参freshnessValue的操作，作为观察周期发送的新鲜度值的依据，以下为一个简单的周期更新计算方法：

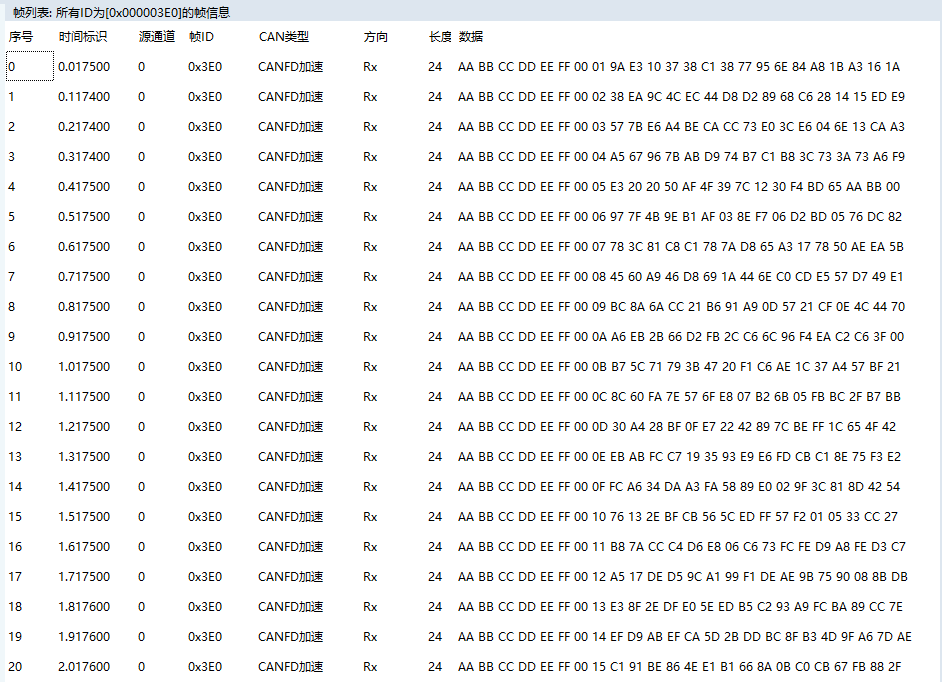

在CAN监测工具里面观察数据新鲜度的变化是否连续。新鲜度在本例程里占2Bytes，在真实数据的后面。

图 发送报文验证

接收测试

向对应的SecOC邮箱发送一条报文，检查是否可以进对应的SecOC_RxIndication。

收到校验通过的报文后，可进入COM配置中信号接收callout函数。

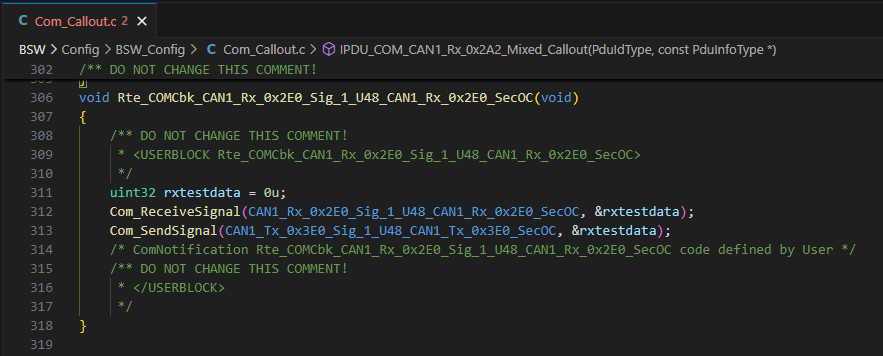

图 配置测试用callout函数

图 接收报文验证
